Spielfreies Überlastsystem zum Schutz Ihres Antriebsstrangs

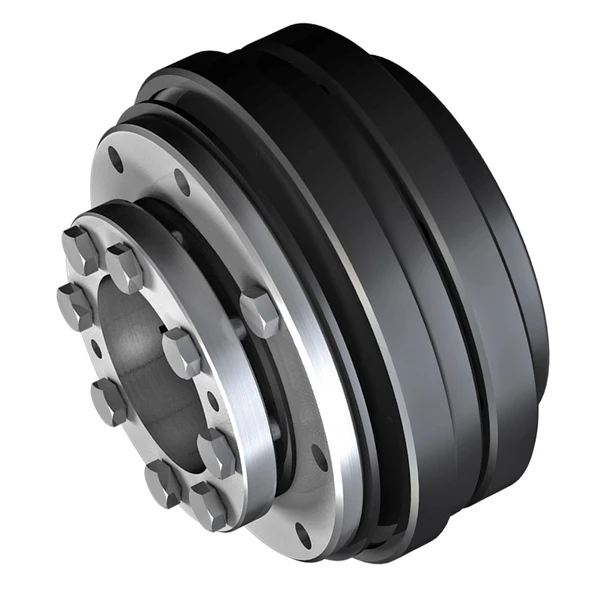

Die KTR-SI Compact ist ein auf Formschluss arbeitendes, drehmomentbegrenzendes, spielfreies Überlastsystem. Bei Überlast kommt es zu einem Drehmomentabfall auf ein deutlich geringeres Restmoment. Die KTR-SI Compact ist ein nicht lasthaltendes Überlastsystem.

Highlights

  • Spielfreies Überlastsystem
  • Durchrast- und Synchronausführung zur Auswahl
  • Geringe Restmomente und hohe Einrastgenauigkeit durch degressive Tellerfeder
  • Kombination mit ROTEX® GS möglich

Funktionsbeschreibung

Die Konstruktion des spielfreien Überlastsystems KTR-SI Compact basiert auf einem federvorgespannten und formschlüssigen Kugel-Rast-Prinzip, das eine hohe Wiederholgenauigkeit und kurze Ansprechzeiten ermöglicht. Es werden Tellerfedern mit degressiver Federkennlinie verwendet, deren voreingestellte Vorspannkraft während des Ausrastvorgangs abfällt. Dadurch werden An- und Abtrieb in Millisekunden zuverlässig voneinander getrennt. Gleichzeitig wird der Verschleiß an den Bauteilen auf ein Minimum reduziert. Die Ausführung DK (Durchrastausführung) rastet bei Überlast alle 15° in die nächstfolgende Senkung wieder ein. Die Ausführung SR (Synchronausführung) rastet bei Überlast erst nach einer Umdrehung (360°) wieder ein.

Leistungsbereich

  • Überlastschutz bis zu 3.100 Nm (abhängig von Tellerfederschichtung)

Anwendung / Einsatzbereich

  • Verpackungsmaschinen
  • Sondermaschinenbau
  • Fördertechnik
