Eckiges Edelstahl-Schneckengetriebe VFI AISI 304

Das eckige Edelstahlgetriebe VFI aus AISI 304 ist sehr gut für ein breites Spektrum an Anwendungen geeignet. Die vollständig aus Edelstahl gefertigte Konstruktion sorgt für glatte, reinigungsoptimierte Oberflächen ohne Rillen oder schwer zugängliche Bereiche, in denen sich Schmutz ablagern könnte. Optional auch in Kombination mit Edelstahlmotoren der SPM-Serie erhältlich.


Katalog:​ Clean-Geartec

Ein eckiges Edelstahlgetriebe mit einem runden Flansch auf der linken Seite und einer zentralen Getriebeöffnung an der Vorderseite vor einem weißen Hintergrund.

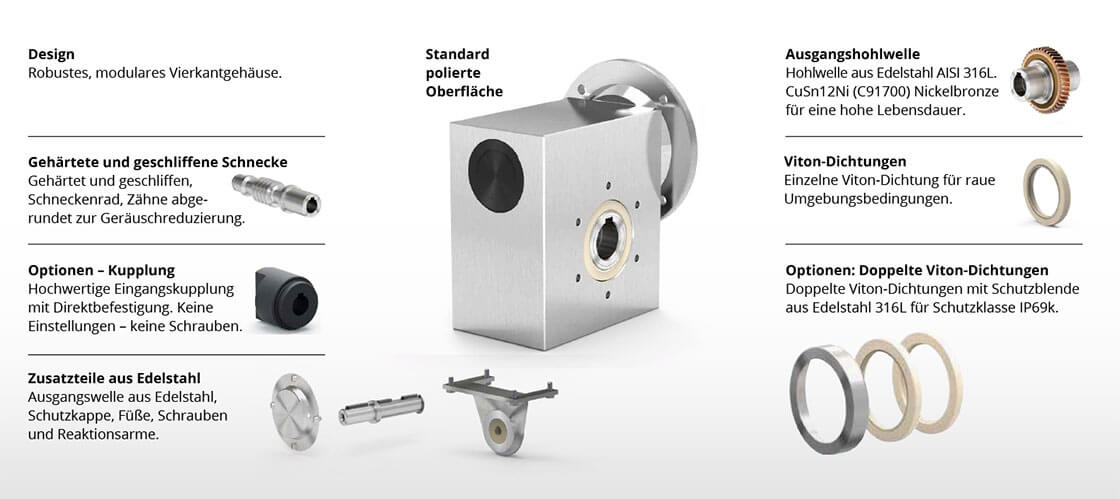

Abbildung eines modularen, eckigen Edelstahlgetriebes mit Beschriftungen zu Design, gehärteter Schnecke, Kupplungsoptionen, Zusatzteilen, polierter Oberfläche, Ausgangshohlwelle und Viton-Dichtungen

Verfügbare Typen des Edelstahl-Schneckengetriebes VFI

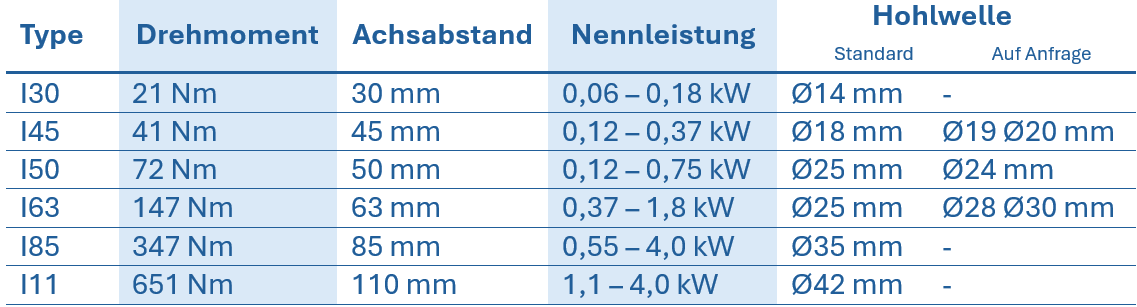

Tabelle mit technischen Daten zu Edelstahl-Schneckengetrieben VFI, zeigt Typ, Drehmoment, Achsabstand, Nennleistung und Hohlwellendurchmesser

Zertifikate und Schutzklassen

  • Im Standard mit Schutzklasse IP66
  • IP69K erhältlich
  • CE Kennzeichnung
  • NSF (National Sanitation Foundation)
Leistungsdaten je Type

Nenndrehzahl [n2]:
I30: 14 - 280 [1/min]
I45: 13,7 – 280 [1/min]
I50: 14 – 280 [1/min]
I63: 14,9 – 200 [1/min]
I85: 14,6 – 200 [1/min]
I11: 14,1 – 200 [1/min]

Übersetzung [i]:
I30: 5 – 100
I45: 5 – 102
I50: 5 – 100
I63: 7 – 94
I85: 7 – 96
I11: 7 – 99

Motorleistung [P1M]:
I30: 0,06 – 0,18 kW
I45: 0,12 – 0,37 kW
I50: 0,12 – 0,75 kW
I63: 0,37 – 1,8 kW
I85: 0,55 – 4,0 kW
I11: 1,1 – 4,0 kW

Drehmoment [M2M]:
I30: 5 – 19 Nm
I45: 11 – 46 Nm
I50: 22 – 79 Nm
I63: 71 – 167 Nm
I85: 168 – 327 Nm
I11: 168 – 583 Nm

Nennleistung [P1R]:
I30: 0,03 – 0,60 kW
I45: 0,09 – 1,05 kW
I50: 0,15 – 2,0 kW
I63: 0,36 – 3,2 kW
I85: 0,70 – 6,1 kW
I11: 1,2 – 11,5 kW

Nenndrehmoment [M2R]:
I30: 8 – 21 Nm
I45: 29 – 41 Nm
I50: 51 – 72 Nm
I63: 119 – 147 Nm
I85: 242 – 336 Nm
I11: 483 – 651 Nm
