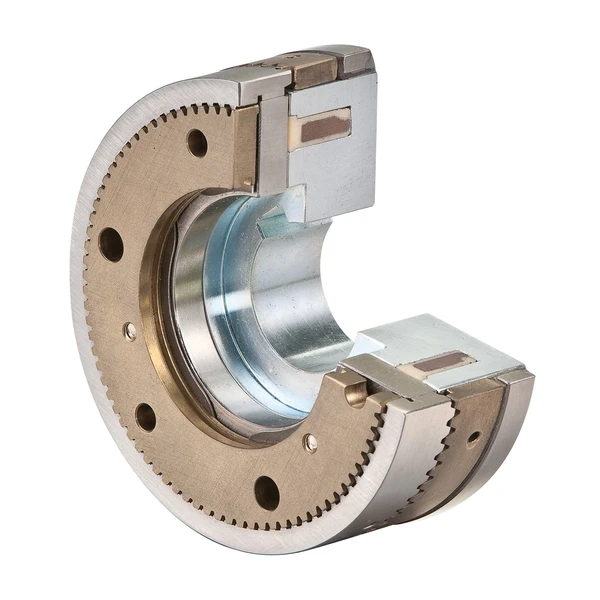

Elektromagnet-Zahnhaltebremse Typ 560

Schlupffreies Halten in geschalteter Position - sicher und zuverlässig

Elektromagnet-Zahnhaltebremsen sind elektromagnetisch betätigte, stirnverzahnte Haltebremsen mit schleifringloser und gelagerter Spule.

Highlights

• Hohe schlupffreie Drehmomentübertragung
• Kleine Bauabmessungen
• Vielfältige Verzahnungsmöglichkeiten
• Synchrone Schaltung möglich

Funktionsbeschreibung

Die Elektromagnet-Zahnhaltebremse wird elektromagnetisch betätigt. Die Planverzahnung kann für verschiedene Einsatzfälle unterschiedlich ausgelegt werden.

Durch Anlegen einer Gleichspannung an die Spule wird zwischen Magnetgehäuse und Ankerscheibe eine Magnetkraft erzeugt. Diese zieht das Ankerteil gegen die Kraft der Membrane in Richtung Magnetteil. Die Planverzahnung rastet bei Relativbewegung ein.

Liegt die Gleichspannung nicht mehr an, bricht das Magnetfeld zusammen und die Rückstellkraft der Membrane lässt die Planverzahnung des Ankerteils ausrasten. Dabei wird die Drehmomentübertragung unterbrochen und das Ankerteil wird durch die Membrane in der Leerlaufstellung gehalten.

Leistungsbereich

• Drehmoment je nach Baugröße 20 bis 2.200 Nm

Einsatzbereich

• Druck-, Verpackungs-, Werkzeug- und Textilmaschinen
• Türantriebe
• Skilifte
