Spielfreie und drehsteife Drehgeberkupplung

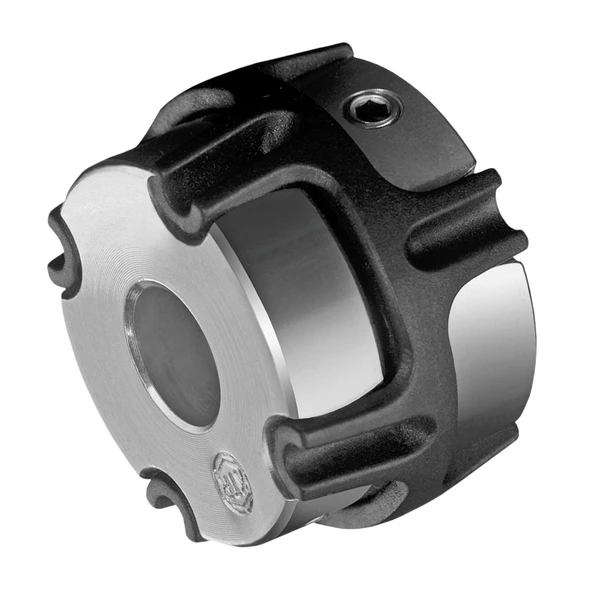

Die COUNTEX® ist eine spielfreie Wellenkupplung, die speziell für Drehgeber entwickelt wurde. Sie ist in der Lage, Wellenversatz (z. B. verursacht durch Fertigungsungenauigkeiten), Wärmedehnung usw. auszugleichen. Besonders bei exakter und reproduzierbarer Positionierung zeigt die COUNTEX® ihre Stärken. Das doppelkardanische Wirkprinzip reduziert die Rückstellkräfte auf ein Minimum. Dank der kompakten Baumaße, der axialen Steckbarkeit für die Blindmontage sowie dem hochtemperaurfesten Zwischenstück ist sie das optimale Bindeglied zwischen Drehgeber und Motor.

Highlights

  • Hohe Drehfedersteifigkeit
  • Zwischenstück aus hochtemperaturbeständigem Kunststoff
  • Reduziert Rückstellkräfte auf ein Minimum
  • Hervorragend geeignet für enge Bauräume

Aufbau und Funktion

Die COUNTEX® ist eine 3-teilige doppelkardanische Kupplung. Zwei Aluminiumnaben mit spezieller Geometrie, dazwischen ein Zwischenstück aus hochtemperaturfestem Kunststoff (PEEK). Aus dieser Konstellation ergibt sich ein kurzbauendes und montagefreundliches Kupplungssystem, das auch Temperaturen bis +160 °C standhält.

Eigenschaften

  • Spielfrei und drehsteif
  • Kleine Abmessungen - geringe Schwungmasse
  • Wartungsfrei
  • Axial steckbar
  • Temperaturbereich von -40 ° bis +160 °C

Anwendung / Einsatzbereich

  • Mess- und Regeltechnik
