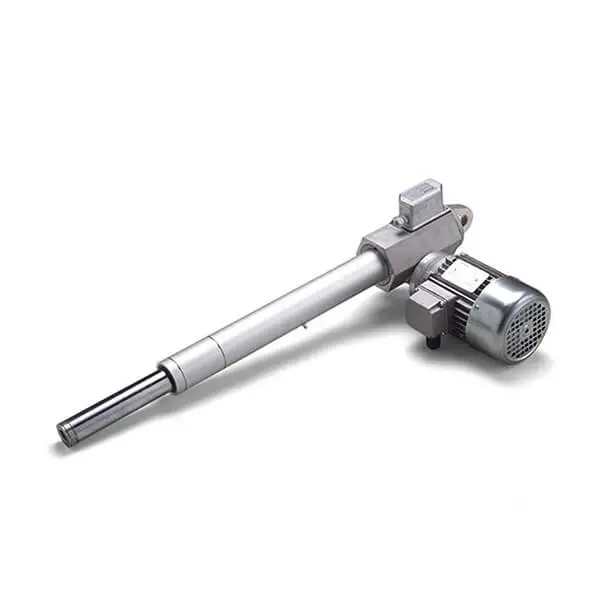

Servomech® CLA und CLB Aktuatoren mit integrierten Endschaltern

Linearantriebe für mittlere Anwendungen, integrierten Endschaltern und Potentiometern

Die Baureihen CLA (A = ACME = Trapezspindel) und CLB (B = Ball Screw = Kugelumlaufspindel) bieten den Komfort von eingebauten Drehendschaltern, die unter einer IP65-Abdeckung angebracht sind.

Die Schalter werden für die Endlagenmeldung verwendet und können leicht eingestellt werden.  Es besteht die Möglichkeit, einen dritten Schalter für Zwischenpositionen oder ein Potentiometer für ein analoges Signal zur Positionierung hinzuzufügen.

Standardmäßig werden die Schalter mit 250 VAC 21 A und 30 VDC 14 A zum externen Abschalten des Motors verwendet.  Optional können Antriebe mit Gleichstrommotoren geliefert werden, bei denen die Endschalter direkt mit dem Motor verdrahtet sind.

Verfügbare Motoren sind DC (24 V Standard, 12 & 36 V optional) oder AC (1-phasig oder 3-phasig).

Der Typ CLA hat ein Trapezspindel ACME-Gewinde) und eine maximale Einschaltdauer von 15 % (Gleichstrommotor) oder 30 % (Wechselstrommotor).

Der Typ CLB verwendet eine Kugelumlaufspindel für einen höheren Wirkungsgrad und eine Einschaltdauer von bis zu 100 %.  Die Motoren sind in der Regel mit Bremsen ausgestattet.

Eigenschaften der CLA Baureihe

• 3 Standard Baugrößen mit Trapezspindel verfügbar
• Trapezspindel von Ø 18 mm bis zu Ø 30 mm
• Lineare Hubgeschwindigkeit von 2 mm/s bis zu 56 mm/s
•  Lastkapazität von 10 kN bis zu 25 kN
• Standard Hublängen bis zu 800 mm, auf Anfrage Sonderhublängen
• Einschaltdauer Fi = 30% je 10 min. mit 25°C Umgebungstemperatur

Eigenschaften der CLB Baureihe

• 3 Standard Baugrößen mit Kugelumlaufspindel verfügbar
• Kugelumlaufspindel von Ø 20 mm bis zu Ø 32 mm
• Lineare Hubgeschwindigkeit von 2,5 mm/s bis zu 60 mm/s
• Lastkapazität von 10 kN bis zu 25 kN
• Standard Hublängen bis zu 800 mm, auf Anfrage Sonderhublängen
•  Einschaltdauer Fi = 100% a 25°C Umgebungstemperatur
