Spannsatz, Innenspannsatz ETP-MINI® und ETP-MINI® R

Spannsatz ETP-MINI® ist besonders für die schnelle und einfache Montage kleiner Bauteile geeignet. Der Spannsatz ist auch in Edelstahl als rostfreie Variante, die ETP-MINI® R verfügbar.

Highlights

Selbstzentrierend
Keine axiale Verschiebung der Nabe bei der Montage
Im Standard Drehmomentbereich von 5 bis 66 Nm
Im Standard für Wellendurchmesser von 6 mm bis 14 mm
Kurze Montagezeiten
Rundlauf ≤ 0,02 mm
Anzahl der Montagen: 100 (Typ R: 50)
Geringe radiale Einbaumaße und Flächenpressung

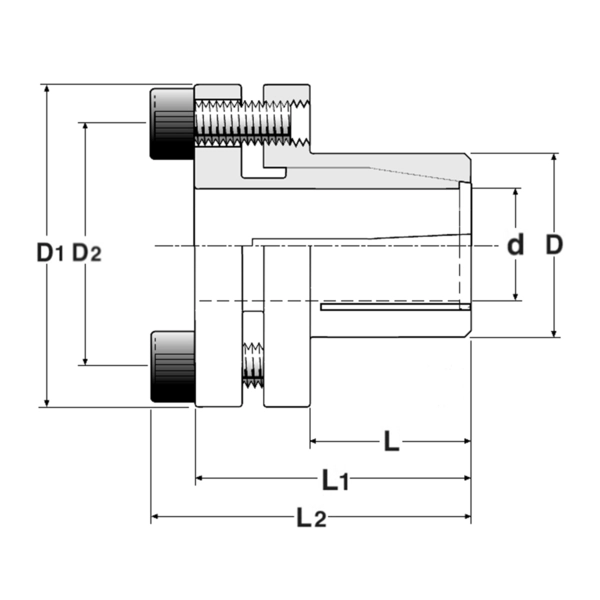

Aufbau

ETP-MINI® besteht aus zwei konischen, teilweise geschlitzten Stahlhülsen (Typ R Edelstahl) und Anzugsschrauben (Typ R Edelstahl).

Funktion

Beim Anziehen der Schrauben wird die Innenhülse gegen die Welle und die Außenhülse gegen die Nabe gepresst, sodass eine feste Verbindung entsteht. Zur Demontage sind Abdrückschrauben in die Gewindebohrungen des Flansches einzuschrauben. Beim Eindrehen der Schrauben lösen sich die Hülsen und die Verbindung wird frei. ETP-MINI® Typ R hat eine Schraube mehr als die normale ETP-MINI®, um dasselbe Drehmoment übertragen zu können (niedrigeres Anzugsmoment bei Edelstahl-Schrauben).

Toleranzen

k6 - h10 für die Welle
H8 für die Nabe
