Edelstahl-Kegelstirnradgetriebe BVN AISI 316L

Das Kegelstirnradgetriebe BVN in Edelstahl biete maximale Korrosionsbeständigkeit für anspruchsvolle Einsatzbereiche. Sie sind die effiziente Lösung (Wirkungsgrad von rund 95%) für eine Vielzahl von Anwendungen.

Das robuste, hygienegerechte Kegelstirnradgetriebe besteht vollständig aus Edelstahl und verfügt über glatte Oberflächen für eine besonders einfache Reinigung.
Auf Wunsch auch als Komplettlösung mit Edelstahlmotor der SPM-Serie verfügbar.


Katalog:​ Clean-Geartec

Kegelstirnradgetriebe aus Edelstahl 316 mit glatter, silberner Oberfläche. Das Gehäuse ist abgerundet und kompakt, mit einer Flanschbefestigung auf der linken Seite und einer zentralen Bohrung mit mehreren Schraublöchern auf der rechten Seite.

Verfügbare Typen des Edelstahl-Kernstirnradgetriebe BVN

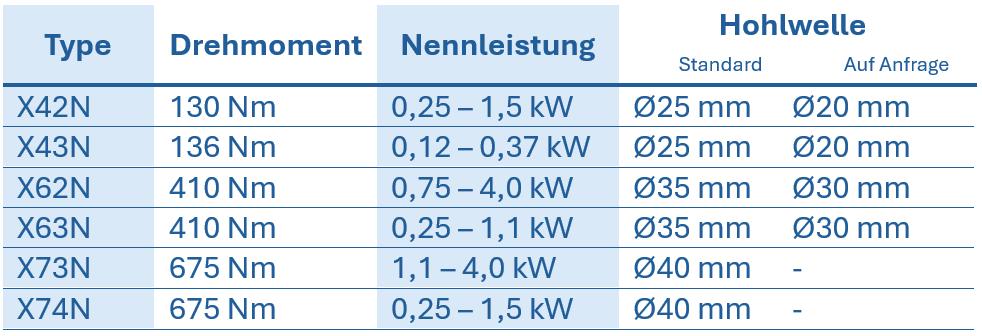

Tabelle mit technischen Daten zu Edelstahl Kegelstirnradgetriebe, zeigt Typ, Drehmoment, Achsabstand, Nennleistung und Hohlwellendurchmesser

Zertifikate und Schutzklassen

  • Im Standard mit Schutzklasse IP66
  • IP69K erhältlich
  • CE Kennzeichnung
  • NSF (National Sanitation Foundation)
Leistungsdaten je Type

Nenndrehzahl [n2]:
X42N: 18,1 – 192 [1/min]
X43N: 4,3 – 27,8 [1/min]
X62N: 18,7 – 232 [1/min]
X63N: 2,4 – 24,7 [1/min]
X73N: 16,3 – 176 [1/min]
X74N: 2,1 – 18,7 [1/min]

Übersetzung [i]:
X42N: 7,29 – 77,36
X43N: 50,35 – 323,37
X62N: 6,03 – 74,81
X63N: 56,76 – 589,85
X73N: 7,94 – 86,09
X74N: 74,79 – 678,79

Motorleistung [P1M]:
X42N: 0,25 – 1,5 kW
X43N: 0,12 – 0,37 kW
X62N: 0,75 – 4 kW
X63N: 0,25 – 1,1 kW
X73N: 1,1 – 4 kW
X74N: 0,25 – 1,5 kW

Drehmoment [M2M]:
X42N: 71 – 145 Nm
X43N: 105 – 256 Nm
X62N: 155 – 472 Nm
X63N: 316 - 944 Nm
X73N: 200 – 760 Nm
X74N: 548 – 1064 Nm

Nennleistung [P1R]:
X42N: 0,26 – 1,8 kW
X43N: 0,07 – 0,40 kW
X62N: 0,73 – 6,1 kW
X63N: 0,11 – 1,1 kW
X73N: 1,2 – 7,5 kW
X74N: 0,16 – 1,4 kW

Nenndrehmoment [M2R]:
X42N: 80 – 130 Nm
X43N: 130 – 136 Nm
X62N: 240 – 410 Nm
X63N: 410 Nm
X73N: 380 – 675 Nm
X74N: 675 Nm
