Réducteur à vis sans fin en aluminium VFD

Le réducteur à vis sans fin en aluminium VFD constitue la solution de base économique pour réduire efficacement les accumulations de poussière.

Sa conception sans ailettes de refroidissement minimise les dépôts et facilite le nettoyage.
Également disponible en option avec un moteur électrique en aluminium de la série APM.

Catalogue: Clean-Geartec

On voit un engrenage à vis sans fin en aluminium, à la surface lisse et polie, sur fond blanc. Cette pièce cylindrique est dotée d'un alésage central et se distingue par sa finition soignée.

Illustration d'un engrenage à vis sans fin en aluminium avec les composants identifiés, les joints correspondants et les accessoires

Modèles disponibles de réducteurs à vis sans fin en aluminium VFD

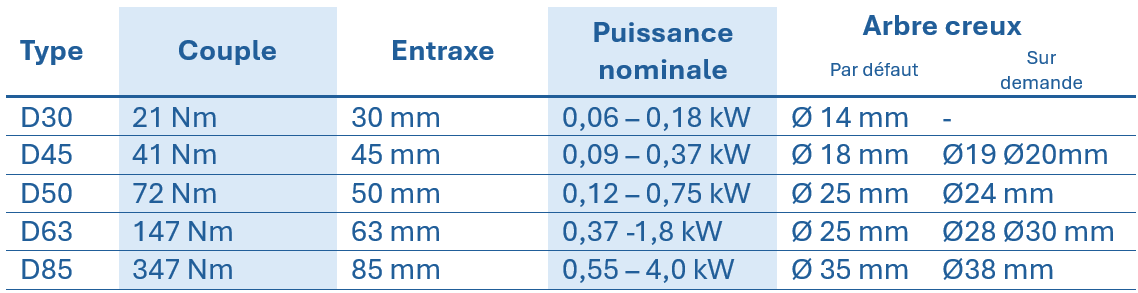

Tableau présentant les caractéristiques techniques des réducteurs à vis sans fin VFD, indiquant le type, le couple, l'entraxe, la puissance nominale et le diamètre de l'arbre creux

Caractéristiques techniques par modèle

Vitesse nominale [n2]:
D30: 14 – 280 [1/min]
D45: 13,7 – 280 [1/min]
D50: 14 – 280 [1/min]
D63: 14,9 – 200 [1/min]
D85: 14,6 – 200 [1/min]

Rapport de transmission [i]:
D30: 5 – 100
D45: 5 – 102
D50: 5 – 100
D63: 7 – 94
D85: 7 – 96

Puissance du moteur [P1M]:
D30: 0,06 – 0,18 kW
D45: 0,09 – 0,37 kW
D50: 0,12 – 0,75 kW
D63: 0,37 – 1,8 kW
D85: 0,55 – 4,0 kW

Couple [M2M]:
D30: 5 – 19 Nm
D45: 11 – 46 Nm
D50: 22 – 79 Nm
D63: 71 – 167 Nm
D85: 168 – 327 Nm

Puissance nominale [P1R]:
D30: 0,03 – 0,60 kW
D45: 0,09 – 1,05 kW
D50: 0,15 – 2,0 kW
D63: 0,36 – 3,2 kW
D85: 0,70 – 6,1 kW

Couple nominal [M2R]:
D30: 8 – 21 Nm
D45: 29 – 41 Nm
D50: 51 – 72 Nm
D63: 119 – 147 Nm
D85: 242 – 347 Nm
