Réducteur à couple conique et à roues droites en acier inoxydable BVN AISI 316L

Les réducteurs à couple conique et à roues droites BVN en acier inoxydable offrent une résistance maximale à la corrosion pour les applications exigeantes. Ils constituent une solution efficace (rendement d'environ 95 %) pour une multitude d'applications.

Robuste et conforme aux normes d'hygiène, ce réducteur à couple conique et à roues droites est entièrement fabriqué en acier inoxydable et présente des surfaces lisses facilitant grandement son nettoyage.
Disponible sur demande en solution complète avec un moteur en acier inoxydable de la série SPM.

Catalogue: Clean-Geartec

Réducteur à engrenages coniques et droits en acier inoxydable 316, avec une surface lisse et argentée. Le carter est arrondi et compact, doté d'une fixation par bride sur le côté gauche et d'un alésage central comportant plusieurs trous de vis sur le côté droit.

Modèles disponibles de réducteurs à engrenages cylindriques à noyau en acier inoxydable BVN

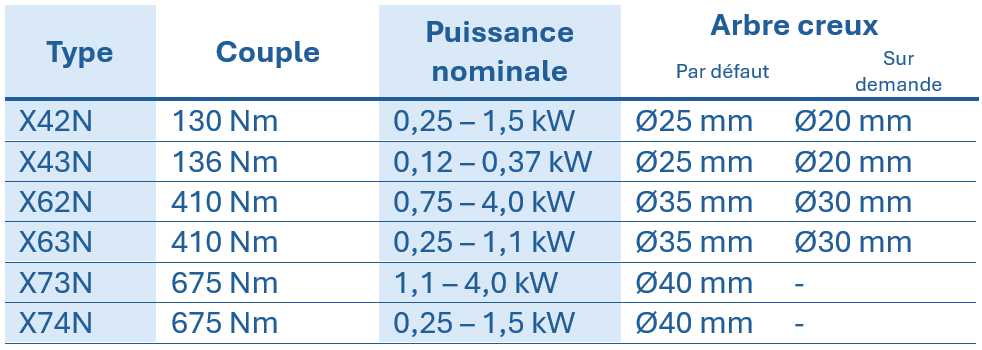

Tableau présentant les caractéristiques techniques des réducteurs à engrenages coniques en acier inoxydable, indiquant le type, le couple, l'entraxe, la puissance nominale et le diamètre de l'arbre creux

Certificats et classes de protection

De série avec indice de protection IP66
Disponible en IP69K
Marquage CE
NSF (National Sanitation Foundation)

Caractéristiques techniques par modèle

Vitesse nominale [n2]:
X42N: 18,1 – 192 [1/min]
X43N: 4,3 – 27,8 [1/min]
X62N: 18,7 – 232 [1/min]
X63N: 2,4 – 24,7 [1/min]
X73N: 16,3 – 176 [1/min]
X74N: 2,1 – 18,7 [1/min]

Rapport de transmission [i]:
X42N: 7,29 – 77,36
X43N: 50,35 – 323,37
X62N: 6,03 – 74,81
X63N: 56,76 – 589,85
X73N: 7,94 – 86,09
X74N: 74,79 – 678,79

Puissance du moteur [P1M]:
X42N: 0,25 – 1,5 kW
X43N: 0,12 – 0,37 kW
X62N: 0,75 – 4 kW
X63N: 0,25 – 1,1 kW
X73N: 1,1 – 4 kW
X74N: 0,25 – 1,5 kW

Couple [M2M]:
X42N: 71 – 145 Nm
X43N: 105 – 256 Nm
X62N: 155 – 472 Nm
X63N: 316 - 944 Nm
X73N: 200 – 760 Nm
X74N: 548 – 1064 Nm

Puissance nominale [P1R]:
X42N: 0,26 – 1,8 kW
X43N: 0,07 – 0,40 kW
X62N: 0,73 – 6,1 kW
X63N: 0,11 – 1,1 kW
X73N: 1,2 – 7,5 kW
X74N: 0,16 – 1,4 kW

Couple nominal [M2R]:
X42N: 80 – 130 Nm
X43N: 130 – 136 Nm
X62N: 240 – 410 Nm
X63N: 410 Nm
X73N: 380 – 675 Nm
X74N: 675 Nm
