Engrenage à vis sans fin angulaire en acier inoxydable VFI AISI 304

Le réducteur angulaire VFI en acier inoxydable AISI 304 est parfaitement adapté à un large éventail d'applications.
Sa conception entièrement en acier inoxydable garantit des surfaces lisses et faciles à nettoyer, sans rainures ni zones difficiles d'accès où la saleté pourrait s'accumuler.
Disponible en option en combinaison avec les moteurs en acier inoxydable de la série SPM.

Catalogue: Clean-Geartec

Un réducteur angulaire en acier inoxydable, doté d'une bride ronde sur le côté gauche et d'une ouverture centrale à l'avant, sur fond blanc.

Illustration d'un réducteur modulaire angulaire en acier inoxydable, avec des annotations concernant la conception, la vis sans fin trempée, les options d'accouplement, les pièces supplémentaires, la surface polie, l'arbre creux de sortie et les joints en Viton

Modèles disponibles du réducteur en acier inoxydable VFI

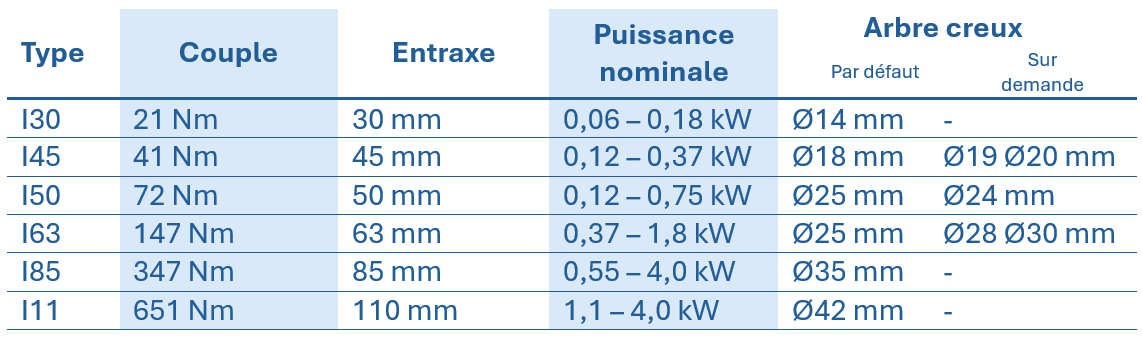

Tableau présentant les caractéristiques techniques des réducteurs à vis sans fin en acier inoxydable VFI, indiquant le type, le couple, l'entraxe, la puissance nominale et le diamètre de l'arbre creux

Certificats et classes de protection

De série avec indice de protection IP66
Disponible en IP69K
Marquage CE
NSF (National Sanitation Foundation)

Caractéristiques techniques par modèle

Vitesse nominale [n2]:
I30: 14 - 280 [1/min]
I45: 13,7 – 280 [1/min]
I50: 14 – 280 [1/min]
I63: 14,9 – 200 [1/min]
I85: 14,6 – 200 [1/min]
I11: 14,1 – 200 [1/min]

Rapport de transmission [i]:
I30: 5 – 100
I45: 5 – 102
I50: 5 – 100
I63: 7 – 94
I85: 7 – 96
I11: 7 – 99

Puissance du moteur [P1M]:
I30: 0,06 – 0,18 kW
I45: 0,12 – 0,37 kW
I50: 0,12 – 0,75 kW
I63: 0,37 – 1,8 kW
I85: 0,55 – 4,0 kW
I11: 1,1 – 4,0 kW

Couple [M2M]:
I30: 5 – 19 Nm
I45: 11 – 46 Nm
I50: 22 – 79 Nm
I63: 71 – 167 Nm
I85: 168 – 327 Nm
I11: 168 – 583 Nm

Puissance nominale [P1R]:
I30: 0,03 – 0,60 kW
I45: 0,09 – 1,05 kW
I50: 0,15 – 2,0 kW
I63: 0,36 – 3,2 kW
I85: 0,70 – 6,1 kW
I11: 1,2 – 11,5 kW

Couple nominal [M2R]:
I30: 8 – 21 Nm
I45: 29 – 41 Nm
I50: 51 – 72 Nm
I63: 119 – 147 Nm
I85: 242 – 336 Nm
I11: 483 – 651 Nm
