Kantig skruvväxel i rostfritt stål VFI AISI 304

Den kantiga VFI-växeln i rostfritt stål av typen AISI 304 är mycket väl lämpad för ett brett spektrum av tillämpningar.
Konstruktionen, som är helt tillverkad av rostfritt stål, garanterar släta, rengöringsvänliga ytor utan spår eller svåråtkomliga områden där smuts kan samlas.
Finns även som tillval i kombination med rostfria motorer i SPM-serien.


Katalog:​ Clean-Geartec

Ett kantigt växellåda i rostfritt stål med en rund fläns på vänster sida och en central växellådsöppning på framsidan, mot en vit bakgrund.
Bild på en modulär, kantig växellåda i rostfritt stål med beskrivningar av konstruktion, härdad snäck, kopplingsalternativ, tillbehör, polerad yta, ihålig utgångsaxel och Viton-tätningar

Tillgängliga modeller av VFI-växellådan i rostfritt stål

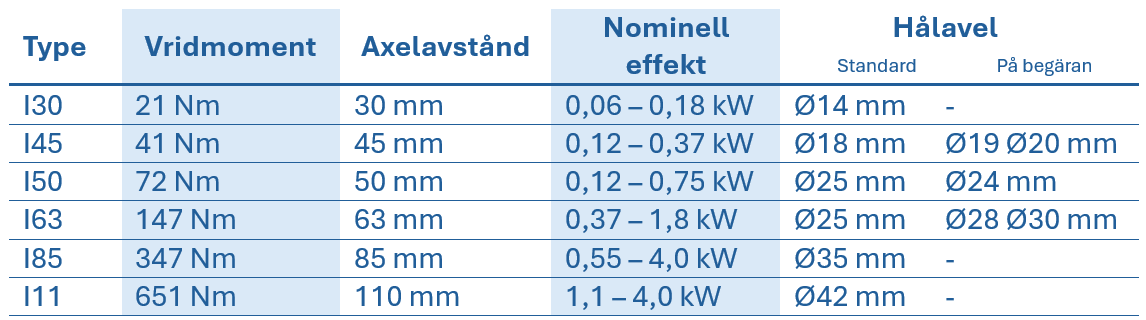

Tabell med tekniska data för VFI-snäckväxlar i rostfritt stål, visar typ, vridmoment, axelavstånd, nominell effekt och ihålig axeldiameter

Certifikat och skyddsklasser

  • Som standard med skyddsklass IP66
  • Finns även i IP69K
  • CE-märkning
  • NSF (National Sanitation Foundation)
Prestandauppgifter per typ

Nominell hastighet [n2]:
I30: 14 - 280 [1/min]
I45: 13,7 – 280 [1/min]
I50: 14 – 280 [1/min]
I63: 14,9 – 200 [1/min]
I85: 14,6 – 200 [1/min]
I11: 14,1 – 200 [1/min]

Översättning [i]:
I30: 5 – 100
I45: 5 – 102
I50: 5 – 100
I63: 7 – 94
I85: 7 – 96
I11: 7 – 99

Motorprestanda [P1M]:
I30: 0,06 – 0,18 kW
I45: 0,12 – 0,37 kW
I50: 0,12 – 0,75 kW
I63: 0,37 – 1,8 kW
I85: 0,55 – 4,0 kW
I11: 1,1 – 4,0 kW

Vridmoment [M2M]:
I30: 5 – 19 Nm
I45: 11 – 46 Nm
I50: 22 – 79 Nm
I63: 71 – 167 Nm
I85: 168 – 327 Nm
I11: 168 – 583 Nm

Nominell effekt [P1R]:
I30: 0,03 – 0,60 kW
I45: 0,09 – 1,05 kW
I50: 0,15 – 2,0 kW
I63: 0,36 – 3,2 kW
I85: 0,70 – 6,1 kW
I11: 1,2 – 11,5 kW

Nominellt vridmoment M2R]:
I30: 8 – 21 Nm
I45: 29 – 41 Nm
I50: 51 – 72 Nm
I63: 119 – 147 Nm
I85: 242 – 336 Nm
I11: 483 – 651 Nm
