Konisk cylindrisk kuggväxellåda i rostfritt stål BVN AISI 316L

Kegelhjulsväxeln BVN i rostfritt stål erbjuder maximal korrosionsbeständighet för krävande användningsområden. Den är en effektiv lösning (verkningsgrad på cirka 95 %) för en mängd olika tillämpningar.

Den robusta, hygieniska kuggväxeln är helt tillverkad av rostfritt stål och har släta ytor som gör den särskilt lätt att rengöra.
Finns även som helhetslösning med rostfri motor från SPM-serien på begäran.


Katalog:​ Clean-Geartec

Kegelhjulsväxellåda i rostfritt stål 316 med en slät, silverfärgad yta. Höljet är rundat och kompakt, med en flänsfästning på vänster sida och ett centralt hål med flera skruvhål på höger sida.

Tillgängliga modeller av BVN-kärnväxellådor i rostfritt stål

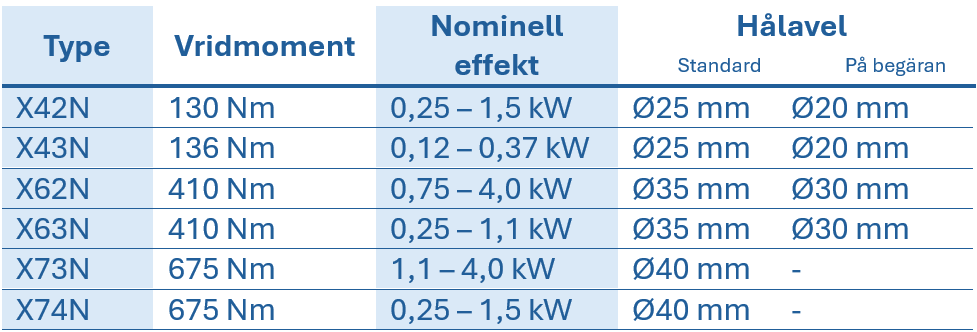

Tabell med tekniska data för koniska kugghjulsväxlar i rostfritt stål, visar typ, vridmoment, axelavstånd, nominell effekt och ihålig axeldiameter

Certifikat och skyddsklasser

  • Som standard med skyddsklass IP66
  • Finns även i IP69K
  • CE-märkning
  • NSF (National Sanitation Foundation)
Performance Data by Type

Output speed [n2]:
X42N: 18,1 – 192 [1/min]
X43N: 4,3 – 27,8 [1/min]
X62N: 18,7 – 232 [1/min]
X63N: 2,4 – 24,7 [1/min]
X73N: 16,3 – 176 [1/min]
X74N: 2,1 – 18,7 [1/min]

Ratio [i]:
X42N: 7,29 – 77,36
X43N: 50,35 – 323,37
X62N: 6,03 – 74,81
X63N: 56,76 – 589,85
X73N: 7,94 – 86,09
X74N: 74,79 – 678,79

Motor Power [P1M]:
X42N: 0,25 – 1,5 kW
X43N: 0,12 – 0,37 kW
X62N: 0,75 – 4 kW
X63N: 0,25 – 1,1 kW
X73N: 1,1 – 4 kW
X74N: 0,25 – 1,5 kW

Output torque [M2M]:
X42N: 71 – 145 Nm
X43N: 105 – 256 Nm
X62N: 155 – 472 Nm
X63N: 316 - 944 Nm
X73N: 200 – 760 Nm
X74N: 548 – 1064 Nm

Nominal Power [P1R]:
X42N: 0,26 – 1,8 kW
X43N: 0,07 – 0,40 kW
X62N: 0,73 – 6,1 kW
X63N: 0,11 – 1,1 kW
X73N: 1,2 – 7,5 kW
X74N: 0,16 – 1,4 kW

Nominal Torque [M2R]:
X42N: 80 – 130 Nm
X43N: 130 – 136 Nm
X62N: 240 – 410 Nm
X63N: 410 Nm
X73N: 380 – 675 Nm
X74N: 675 Nm
