Rävskruvväxel i rostfritt stål VFN AISI 316L

VFN-snäckväxeln i rostfritt stål erbjuder enastående prestanda i miljöer där hög korrosionsbeständighet är avgörande.

Snäckväxeln lämpar sig för en mängd olika tillämpningar inom flera branscher. Jämfört med andra växeltyper är den ett kostnadsoptimerat alternativ som möjliggör mycket stora utväxlingsförhållanden.

Eftersom växeln är helt tillverkad av rostfritt stål och har släta, sömlösa ytor möjliggör den enkel och effektiv rengöring samtidigt som den uppfyller de högsta hygienkraven.

Naturligtvis har vi även passande motorer i rostfritt stål från SPM-serien i vårt sortiment.

Katalog: Clean-Geartec

Rund snäckväxel i rostfritt stål med slät, polerad yta. Höljet är cylindriskt med en flänsplatta på sidan och en central öppning som omges av ett lager. Flera skruvhål är jämnt fördelade runt öppningen. Materialet är rostfritt stål.

I bildens mitt syns ett snäckväxellager i rostfritt stål med polerad yta, som visas i sned vinkel framifrån. Bilden visar texter om konstruktionen samt enskilda delar såsom härdad snäcka, kopplingsalternativ, tillbehör, utgående ihålig axel och Viton-tätningar.

Tillgängliga modeller av VFN-snäckväxlar i rostfritt stål

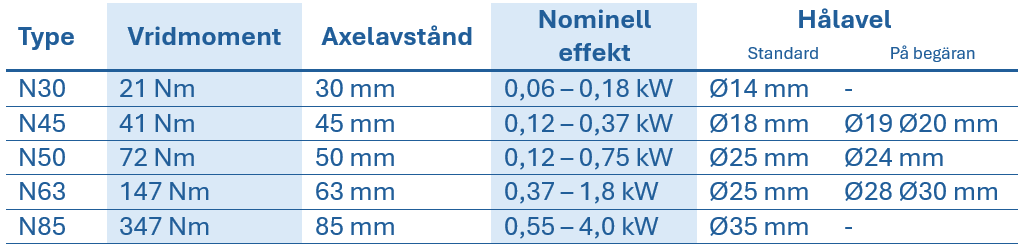

Tabell med tekniska data för snäckväxlar i rostfritt stål, visar typ, vridmoment, axelavstånd, nominell effekt och ihålig axeldiameter

Certifikat och skyddsklasser

Som standard med skyddsklass IP66
Finns även i IP69K
CE-märkning
NSF (National Sanitation Foundation)

Prestandauppgifter per typ

Nominell hastighet [n2]:
N30: 14 – 280 [1/min]
N45: 13,7 – 280 [1/min]
N50: 14 – 280 [1/min]
N63: 14,9 – 200 [1/min]
N85: 14,6 – 200 [1/min]

Översättning [i]:
N30: 5 – 100
N45: 5 – 102
N50: 5 - 100
N63: 7 - 94
N85: 7 – 96

Motorprestanda [P1M]:
N30: 0,06 – 0,18 kW
N45: 0,12 – 0,37 kW
N50: 0,12 – 0,75 kW
N63: 0,37 – 1,8 kW
N85: 0,55 – 4,0 kW

Vridmoment [M2M]:
N30: 5 – 16 Nm
N45: 11 – 46 Nm
N50: 22 – 79 Nm
N63: 71 – 167 Nm
N85: 168 – 327 Nm

Nominell effekt [P1R]:
N30: 0,03 – 0,60 kW
N45: 0,09 – 1,05 kW
N50: 0,15 – 2,0 kW
N63: 0,36 – 3,2 kW
N85: 0,70 – 6,1 kW

Nominellt vridmoment M2R]:
N30: 8 – 21 Nm
N45: 29 – 41 Nm
N50: 51 – 72 Nm
N63: 119 – 147 Nm
N85: 242 – 347 Nm
