Ingranaggio a vite senza fine angolare in acciaio inossidabile VFI AISI 304

Il riduttore angolare in acciaio inossidabile VFI, realizzato in AISI 304, è particolarmente adatto a un’ampia gamma di applicazioni.
La struttura, interamente realizzata in acciaio inossidabile, garantisce superfici lisce e facili da pulire, prive di scanalature o zone di difficile accesso in cui potrebbe accumularsi lo sporco.
Disponibile anche in combinazione con i motori in acciaio inossidabile della serie SPM (opzionale).


Catalogo:​ Clean-Geartec

Un riduttore angolare in acciaio inossidabile con una flangia rotonda sul lato sinistro e un’apertura centrale sul lato anteriore, su uno sfondo bianco.
Immagine di un riduttore modulare angolare in acciaio inossidabile con didascalie relative al design, alla vite senza fine temprata, alle opzioni di accoppiamento, ai componenti aggiuntivi, alla superficie lucidata, all'albero cavo di uscita e alle guarnizioni in Viton

Tipi disponibili di riduttore in acciaio inossidabile VFI

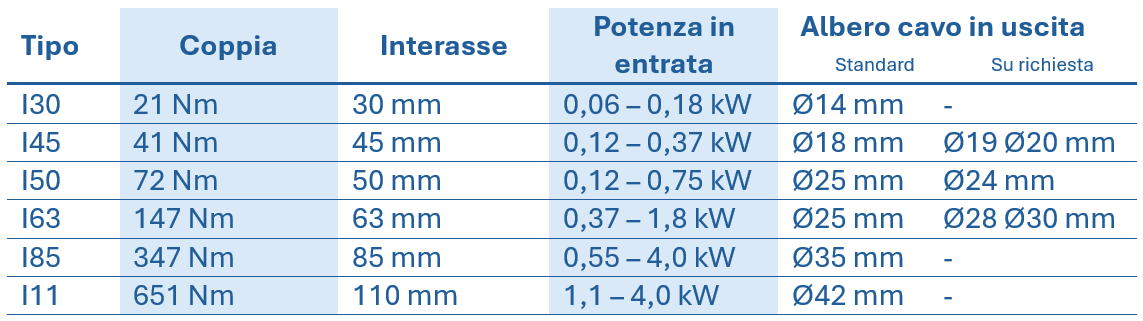

Tabella con i dati tecnici dei riduttori a vite senza fine in acciaio inossidabile VFI, che riporta il tipo, la coppia, la distanza tra gli assi, la potenza nominale e il diametro dell'albero cavo

Certificati e classi di protezione

  • Di serie con classe di protezione IP66
  • Disponibile anche in versione IP69K
  • Marcatura CE
  • NSF (National Sanitation Foundation)
Dati prestazionali per tipo

Velocità nominale [n2]:
I30: 14 - 280 [1/min]
I45: 13,7 – 280 [1/min]
I50: 14 – 280 [1/min]
I63: 14,9 – 200 [1/min]
I85: 14,6 – 200 [1/min]
I11: 14,1 – 200 [1/min]

Rapporto di trasmissione [i]:
I30: 5 – 100
I45: 5 – 102
I50: 5 – 100
I63: 7 – 94
I85: 7 – 96
I11: 7 – 99

Potenza del motore [P1M]:
I30: 0,06 – 0,18 kW
I45: 0,12 – 0,37 kW
I50: 0,12 – 0,75 kW
I63: 0,37 – 1,8 kW
I85: 0,55 – 4,0 kW
I11: 1,1 – 4,0 kW

Coppia [M2M]:
I30: 5 – 19 Nm
I45: 11 – 46 Nm
I50: 22 – 79 Nm
I63: 71 – 167 Nm
I85: 168 – 327 Nm
I11: 168 – 583 Nm

Potenza nominale [P1R]:
I30: 0,03 – 0,60 kW
I45: 0,09 – 1,05 kW
I50: 0,15 – 2,0 kW
I63: 0,36 – 3,2 kW
I85: 0,70 – 6,1 kW
I11: 1,2 – 11,5 kW

Coppia nominale [M2R]:
I30: 8 – 21 Nm
I45: 29 – 41 Nm
I50: 51 – 72 Nm
I63: 119 – 147 Nm
I85: 242 – 336 Nm
I11: 483 – 651 Nm
