Riduttore a vite senza fine in alluminio VFD

Il riduttore a vite senza fine in alluminio VFD è la soluzione base economica per ridurre efficacemente gli accumuli di polvere.

Il design privo di alette di raffreddamento riduce al minimo i depositi e facilita la pulizia.
Disponibile anche, come opzione, con un motore elettrico in alluminio della serie APM.

Catalogo: Clean-Geartec

Si vede un ingranaggio a vite senza fine in alluminio con superficie liscia e lucida su uno sfondo bianco. Il componente cilindrico presenta un foro centrale e si distingue per la lavorazione di precisione.

Immagine di un riduttore a vite senza fine in alluminio con componenti contrassegnati, guarnizioni e accessori corrispondenti

Modelli disponibili del riduttore a vite senza fine in alluminio VFD

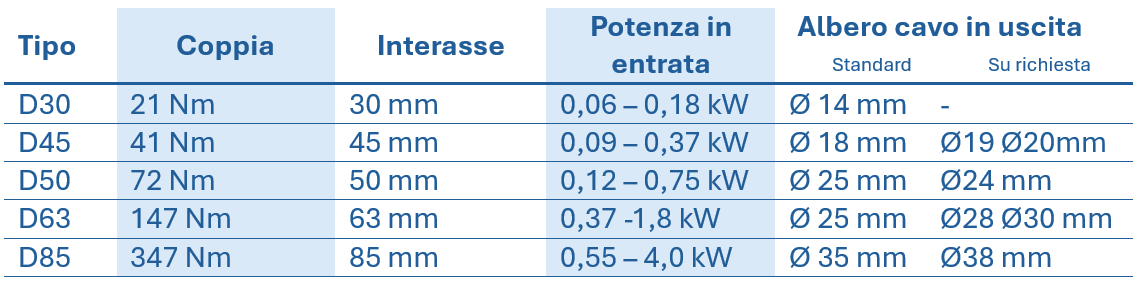

Tabella con i dati tecnici dei riduttori a vite senza fine VFD, che riporta il tipo, la coppia, la distanza tra gli assi, la potenza nominale e il diametro dell'albero cavo

Dati prestazionali per tipo

Velocità nominale [n2]:
D30: 14 – 280 [1/min]
D45: 13,7 – 280 [1/min]
D50: 14 – 280 [1/min]
D63: 14,9 – 200 [1/min]
D85: 14,6 – 200 [1/min]

Rapporto di trasmissione [i]:
D30: 5 – 100
D45: 5 – 102
D50: 5 – 100
D63: 7 – 94
D85: 7 – 96

Potenza del motore [P1M]:
D30: 0,06 – 0,18 kW
D45: 0,09 – 0,37 kW
D50: 0,12 – 0,75 kW
D63: 0,37 – 1,8 kW
D85: 0,55 – 4,0 kW

Coppia [M2M]:
D30: 5 – 19 Nm
D45: 11 – 46 Nm
D50: 22 – 79 Nm
D63: 71 – 167 Nm
D85: 168 – 327 Nm

Potenza nominale [P1R]:
D30: 0,03 – 0,60 kW
D45: 0,09 – 1,05 kW
D50: 0,15 – 2,0 kW
D63: 0,36 – 3,2 kW
D85: 0,70 – 6,1 kW

Coppia nominale [M2R]:
D30: 8 – 21 Nm
D45: 29 – 41 Nm
D50: 51 – 72 Nm
D63: 119 – 147 Nm
D85: 242 – 347 Nm
