Riduttore ortogonale in acciaio inossidabile BVN AISI 316L

I riduttori ortogonali BVN in acciaio inossidabile offrono la massima resistenza alla corrosione per applicazioni esigenti. Rappresentano la soluzione efficiente (rendimento di circa il 95%) per una vasta gamma di applicazioni.

Questo robusto riduttore ortogonale, conforme alle norme igieniche, è realizzato interamente in acciaio inossidabile e presenta superfici lisce che ne facilitano notevolmente la pulizia.
Su richiesta è disponibile anche come soluzione completa con motore in acciaio inossidabile della serie SPM.


Catalogo:​ Clean-Geartec

Riduttore ortogonale in acciaio inossidabile 316 con superficie liscia e argentata. L'alloggiamento è arrotondato e compatto, con un fissaggio a flangia sul lato sinistro e un foro centrale con diversi fori filettati sul lato destro.

Available Models of the BVN Stainless Steel Helical Gearbox

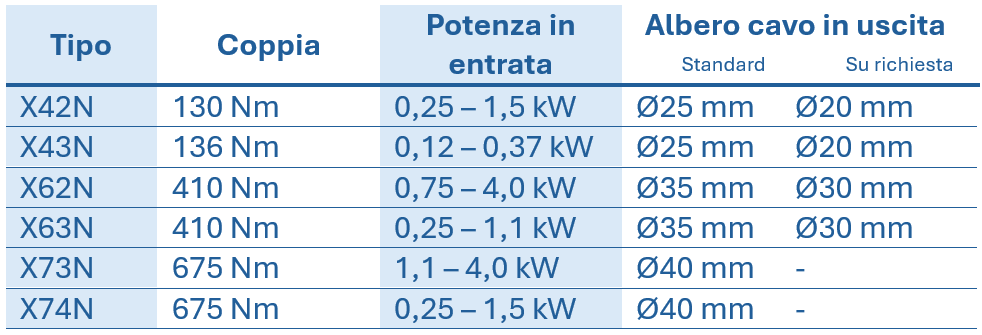

Tabella con i dati tecnici relativi agli ingranaggi conici frontali in acciaio inossidabile, che riporta il tipo, la coppia, la distanza tra gli assi, la potenza nominale e il diametro dell'albero cavo

Certificati e classi di protezione

  • Di serie con classe di protezione IP66
  • Disponibile anche in versione IP69K
  • Marcatura CE
  • NSF (National Sanitation Foundation)
Dati prestazionali per tipo

Velocità nominale [n2]:
X42N: 18,1 – 192 [1/min]
X43N: 4,3 – 27,8 [1/min]
X62N: 18,7 – 232 [1/min]
X63N: 2,4 – 24,7 [1/min]
X73N: 16,3 – 176 [1/min]
X74N: 2,1 – 18,7 [1/min]

Rapporto di trasmissione [i]:
X42N: 7,29 – 77,36
X43N: 50,35 – 323,37
X62N: 6,03 – 74,81
X63N: 56,76 – 589,85
X73N: 7,94 – 86,09
X74N: 74,79 – 678,79

Potenza del motore [P1M]:
X42N: 0,25 – 1,5 kW
X43N: 0,12 – 0,37 kW
X62N: 0,75 – 4 kW
X63N: 0,25 – 1,1 kW
X73N: 1,1 – 4 kW
X74N: 0,25 – 1,5 kW

Coppia [M2M]:
X42N: 71 – 145 Nm
X43N: 105 – 256 Nm
X62N: 155 – 472 Nm
X63N: 316 - 944 Nm
X73N: 200 – 760 Nm
X74N: 548 – 1064 Nm

Potenza nominale [P1R]:
X42N: 0,26 – 1,8 kW
X43N: 0,07 – 0,40 kW
X62N: 0,73 – 6,1 kW
X63N: 0,11 – 1,1 kW
X73N: 1,2 – 7,5 kW
X74N: 0,16 – 1,4 kW

Coppia nominale [M2R]:
X42N: 80 – 130 Nm
X43N: 130 – 136 Nm
X62N: 240 – 410 Nm
X63N: 410 Nm
X73N: 380 – 675 Nm
X74N: 675 Nm
