Snekkegearkasser og snekkegearmotorer - kraftoverførsel på de mindste steder
Snekkegearkasser er kategoriseret som vinkelgearkasser. De er gennemprøvede løsninger inden for drevteknologi, når det gælder høje reduktionsforhold, kompakte designs og støjsvag drift.
De består af en snekke, et spiralformet drivelement og et snekkehjul, som normalt er placeret i en vinkel på 90° i forhold til snekken.
Kraften overføres ved hjælp af glidefriktion, som har særlige egenskaber. Vores sortiment omfatter runde og rektangulære designs..
Snekkegearkasser og deres tekniske egenskaber:
Effektiviteten af snekkegearkasser afhænger i høj grad af designet og driftsbetingelserne:
- Typisk effektivitet: mellem 50 % og 90
- Optimale forhold: høje indgangsvinkler, smøring af høj kvalitet, matchende materialeparring (f.eks. stål-bronze)
- Påvirkende faktorer: hastighed, belastning, temperatur, smøremiddelkvalitet
På trods af friktionstabene er snekkegearkasser en pålidelig og holdbar løsning, især til applikationer med intermitterende drift eller holdefunktioner.
Vigtige fordele ved snekkegearkasser
Snekkegearkasser betragtes som kraftværker blandt gearkasser. Og til en uovertruffen pris.
Her er de vigtigste fordele i korte træk:
- Højt reduktionsforhold i ét trin: Ideel til applikationer med højt drejningsmoment og lav udgangshastighed - uden komplekse flertrinsgearkasser
- Selvlåsende effekt: Ved små indgangsvinkler forhindrer snekken snekkehjulet i at dreje tilbage. Dette muliggør sikker positionering uden yderligere bremsemekanismer.
- Kompakt og pladsbesparende design: Særligt velegnet til installationssituationer med begrænset plads og retvinklet kraftoverførsel.
- Støjsvag og vibrationsfattig drift: Den glidende bevægelse sikrer støjsvag drift, ideelt til støjfølsomme miljøer.
- Robust design med lav vedligeholdelse: Med det rigtige design og den rigtige smøring er snekkegearkasser holdbare og pålidelige.
Typiske anvendelsesområder for vores snekkegearkasser og snekkegearmotorer
Snekkegearkasser bruges i mange brancher:
- Transportteknologi (f.eks. transportbånd, bæltedrev, løftesystemer)
- Maskinteknik (f.eks. værktøjsmaskiner, positioneringssystemer)
- Automatiseringsteknologi
- Scene- og eventteknologi
- Port- og drivsystemer
Design af vores Hydro-Mec snekkegearkasser

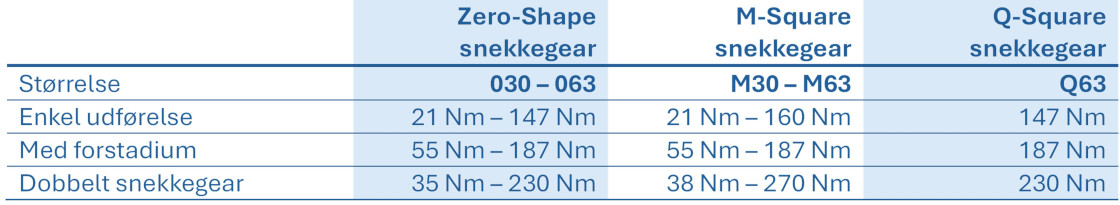

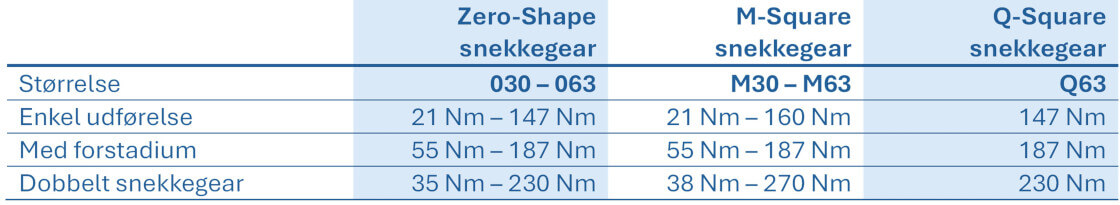

Vi har i øjeblikket tre forskellige designs i vores sortiment:
- Snekkegearkasse Zero-Shape
- Snekkegearkasse M-Square
- Snekkegearkasse Q-Square
Snekkegearkasse Zero-Shape
- I enkelt design i størrelser fra 030 - 063 til momenter fra 21 Nm - 147 Nm.
- Med for-trin fra 55 Nm - 187 Nm
- Som dobbelt snekkegearkasse fra 35 Nm - 230 Nm
Snekkegearkasse M-Square
- I enkelt design i størrelser fra M30 - M63 til momenter fra 21 Nm - 160 Nm.
- Med for-trin fra 55 Nm - 187 Nm
- Som dobbelt snekkegearkasse fra 38 Nm - 270 Nm
Snekkegearkasse Q-Square
- I enkelt version i størrelse Q63 til et drejningsmoment på 147 Nm
- Med forløber op til 187 Nm
- Som dobbeltsnekkegear op til 230 Nm
Snekkegearmotorer og deres varianter
Snekkegearkasser er forbundet med forskellige typer motorer. IEC-standardmotorer bruges ofte, men NEMA-motorer eller børsteløse motorer kan også bruges. Vi har IEC-standardmotorer i størrelserne 56 til 90 på lager, andre typer fås på forespørgsel. Vores standardmotorer er velegnede til VFD-drift.
Motorfastgørelse/udgangsflange
Den mest almindelige variant er at forbinde en IEC-standardmotor med en B14/B5-flange.
Mange leverandører monterer motoren via en direkte forbindelse (motoraksel i hulaksel) eller via en reduktionsbøsning (motoraksel i reduktionsbøsning). Den største ulempe ved dette er den frettingkorrosion, der opstår, og den deraf følgende vanskelighed (eller endda umulighed) for slutkunden at adskille dem.
For at forhindre dette og sikre, at dine kunder ikke bliver irriterede, bruger vi en koblingsforbindelse som standard. Det gør det muligt at afmontere motor og gearkasse hurtigt og nemt, når der er behov for service.
Variant med udgangsflange i FB + B14 motorflangeversion fås fra lager.
Version med motorflange B5 eller andre monteringsvarianter fås på forespørgsel.
