Kantet sneglegear i rustfrit stål VFI AISI 304

Det kantede VFI-gear i rustfrit stål (AISI 304) er særdeles velegnet til et bredt spektrum af anvendelsesområder.
Konstruktionen, der er fremstillet udelukkende af rustfrit stål, sikrer glatte, rengøringsvenlige overflader uden riller eller svært tilgængelige områder, hvor snavs kan samle sig.
Fås også som tilvalg i kombination med rustfri stålmotorer fra SPM-serien.

Katalog: Clean-Geartec

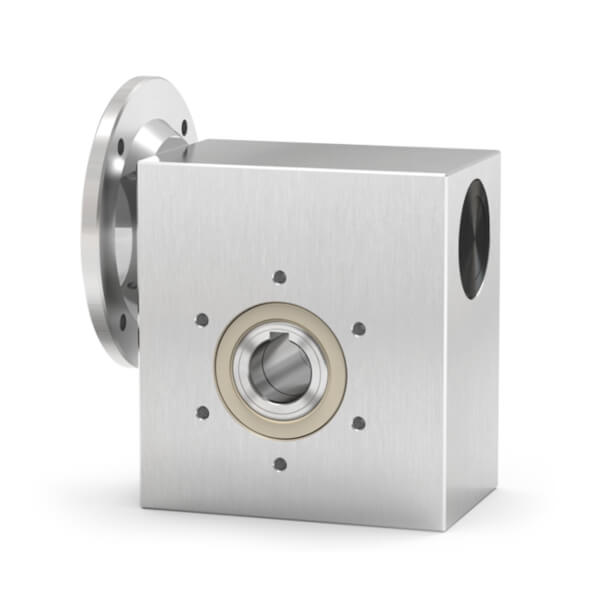

Hranatová převodovka z nerezové oceli s kulatou přírubou na levé straně a centrálním otvorem pro převodovku na přední straně, na bílém pozadí.

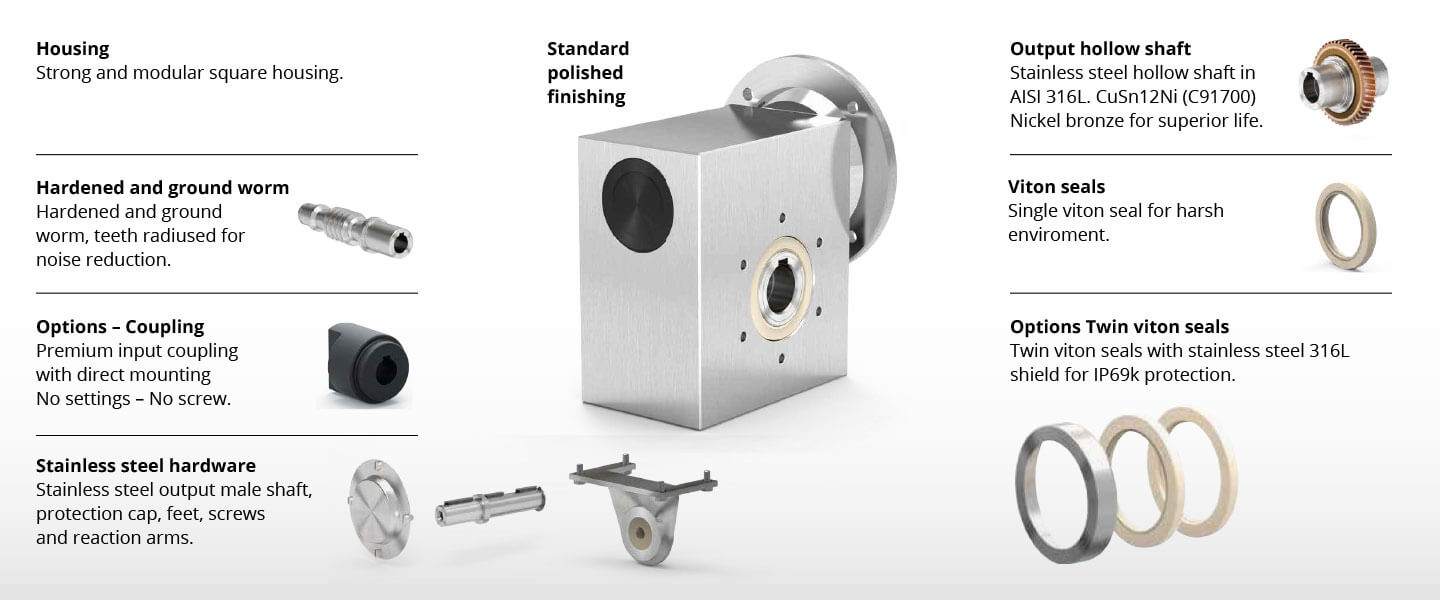

Afbildning af et modulært, firkantet gear i rustfrit stål med angivelser vedrørende design, hærdet snekke, koblingsmuligheder, tilbehørsdele, poleret overflade, udgangshulaksel og Viton-tætninger

Tilgængelige modeller af VFI-rustfrit stålgearkassen

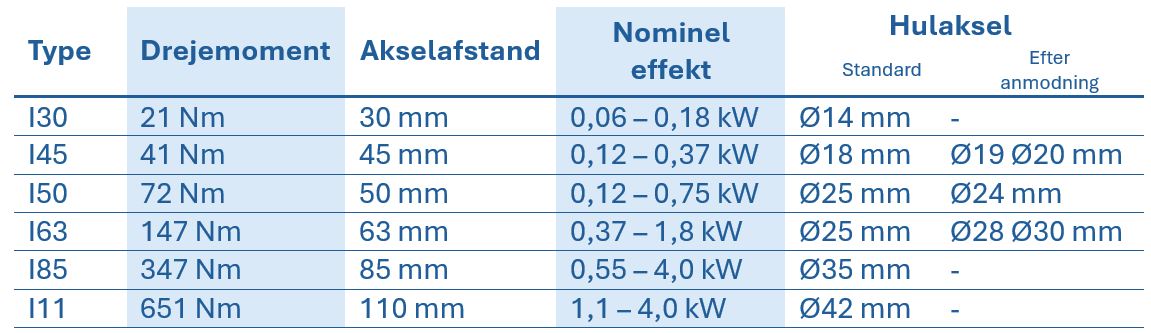

Tabel med tekniske data for VFI-sneglegear i rustfrit stål, der viser type, drejningsmoment, akselafstand, nominel effekt og hulakslens diameter

Certifikater og beskyttelsesklasser

Som standard med beskyttelsesklasse IP66
Fås også i IP69K
CE-mærkning
NSF (National Sanitation Foundation)

Ydelsesdata pr. Type

Nominel hastighed [n2]:
I30: 14 - 280 [1/min]
I45: 13,7 – 280 [1/min]
I50: 14 – 280 [1/min]
I63: 14,9 – 200 [1/min]
I85: 14,6 – 200 [1/min]
I11: 14,1 – 200 [1/min]

Oversættelse [i]:
I30: 5 – 100
I45: 5 – 102
I50: 5 – 100
I63: 7 – 94
I85: 7 – 96
I11: 7 – 99

Motorydelse [P1M]:
I30: 0,06 – 0,18 kW
I45: 0,12 – 0,37 kW
I50: 0,12 – 0,75 kW
I63: 0,37 – 1,8 kW
I85: 0,55 – 4,0 kW
I11: 1,1 – 4,0 kW

Drejningsmoment [M2M]:
I30: 5 – 19 Nm
I45: 11 – 46 Nm
I50: 22 – 79 Nm
I63: 71 – 167 Nm
I85: 168 – 327 Nm
I11: 168 – 583 Nm

Nominel effekt [P1R]:
I30: 0,03 – 0,60 kW
I45: 0,09 – 1,05 kW
I50: 0,15 – 2,0 kW
I63: 0,36 – 3,2 kW
I85: 0,70 – 6,1 kW
I11: 1,2 – 11,5 kW

Nominelt drejningsmoment [M2R]:
I30: 8 – 21 Nm
I45: 29 – 41 Nm
I50: 51 – 72 Nm
I63: 119 – 147 Nm
I85: 242 – 336 Nm
I11: 483 – 651 Nm
