VFD-snekkegear i aluminium

VFD-snekkegearet i aluminium er den prisvenlige basisløsning til effektiv reduktion af støvansamlinger.

Konstruktionen uden køleribber minimerer aflejringer og letter rengøringen.
Fås også som tilvalg med en aluminiums-elmotor fra APM-serien.

Katalog: Clean-Geartec

Et snekkegear i aluminium med en glat, poleret overflade ses på en hvid baggrund. Den cylindriske komponent har en central boring og udmærker sig ved sin præcise udførelse.

Illustration af et sneglegear i aluminium med mærkede komponenter samt tilhørende tætninger og tilbehørsdele

Tilgængelige typer af VFD-snekkegear i aluminium

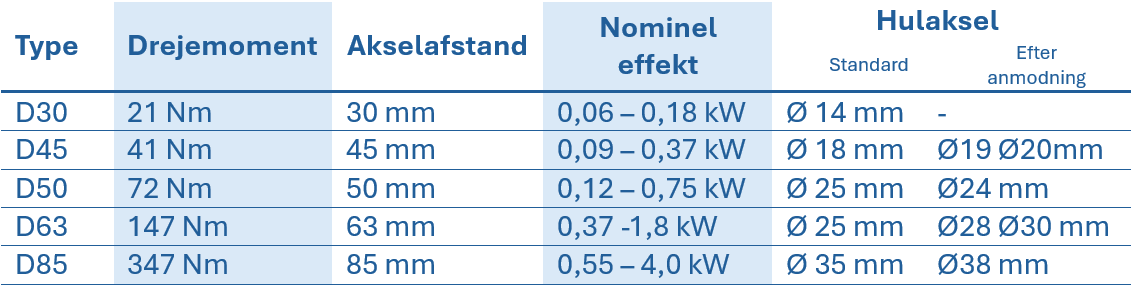

Tabel med tekniske data for VFD-snekkegear, der viser type, drejningsmoment, akselafstand, nominel effekt og hulakslens diameter

Ydelsesdata pr. Type

Nominel hastighed [n2]:
D30: 14 – 280 [1/min]
D45: 13,7 – 280 [1/min]
D50: 14 – 280 [1/min]
D63: 14,9 – 200 [1/min]
D85: 14,6 – 200 [1/min]

Oversættelse [i]:
D30: 5 – 100
D45: 5 – 102
D50: 5 – 100
D63: 7 – 94
D85: 7 – 96

Motorydelse [P1M]:
D30: 0,06 – 0,18 kW
D45: 0,09 – 0,37 kW
D50: 0,12 – 0,75 kW
D63: 0,37 – 1,8 kW
D85: 0,55 – 4,0 kW

Drejningsmoment [M2M]:
D30: 5 – 19 Nm
D45: 11 – 46 Nm
D50: 22 – 79 Nm
D63: 71 – 167 Nm
D85: 168 – 327 Nm

Nominel effekt [P1R]:
D30: 0,03 – 0,60 kW
D45: 0,09 – 1,05 kW
D50: 0,15 – 2,0 kW
D63: 0,36 – 3,2 kW
D85: 0,70 – 6,1 kW

Nominelt drejningsmoment [M2R]:
D30: 8 – 21 Nm
D45: 29 – 41 Nm
D50: 51 – 72 Nm
D63: 119 – 147 Nm
D85: 242 – 347 Nm
