Kegletandhjulsgear i rustfrit stål BVN AISI 316L

BVN-konisk tandhjulsgear i rustfrit stål tilbyder maksimal korrosionsbestandighed til krævende anvendelsesområder. De udgør en effektiv løsning (udnyttelsesgrad på ca. 95 %) til en lang række anvendelser.

Det robuste, hygiejniske koniske tandhjulsgear er udelukkende fremstillet af rustfrit stål og har glatte overflader, der gør det særdeles nemt at rengøre.
Kan efter ønske også leveres som en komplet løsning med en rustfri stålmotor fra SPM-serien.


Katalog:​ Clean-Geartec

Kegletandhjulsgear i rustfrit stål 316 med en glat, sølvfarvet overflade. Huset er afrundet og kompakt, med en flangemontering på venstre side og en central boring med flere skruehuller på højre side.

Tilgængelige typer af BVN-kernetandhjulsgear i rustfrit stål

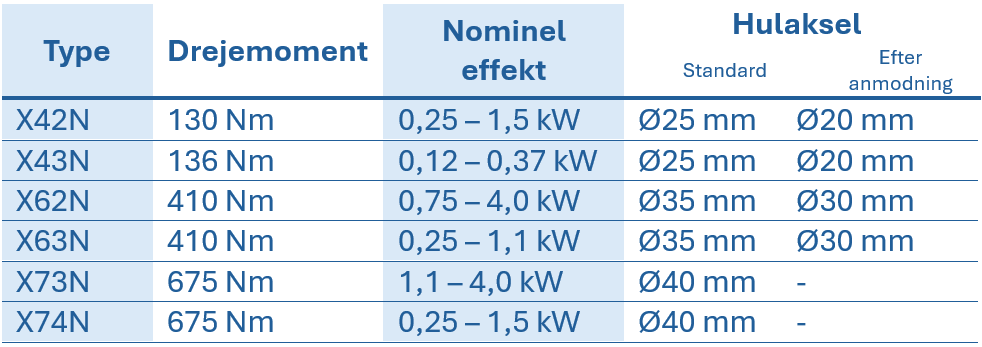

Tabel med tekniske data for kegelhjulsgear i rustfrit stål, der viser type, drejningsmoment, akselafstand, nominel effekt og hulakslens diameter

Certifikater og beskyttelsesklasser

  • Som standard med beskyttelsesklasse IP66
  • Fås også i IP69K
  • CE-mærkning
  • NSF (National Sanitation Foundation)
Ydelsesdata pr. Type

Nominel hastighed [n2]:
X42N: 18,1 – 192 [1/min]
X43N: 4,3 – 27,8 [1/min]
X62N: 18,7 – 232 [1/min]
X63N: 2,4 – 24,7 [1/min]
X73N: 16,3 – 176 [1/min]
X74N: 2,1 – 18,7 [1/min]

Oversættelse [i]:
X42N: 7,29 – 77,36
X43N: 50,35 – 323,37
X62N: 6,03 – 74,81
X63N: 56,76 – 589,85
X73N: 7,94 – 86,09
X74N: 74,79 – 678,79

Motorydelse [P1M]:
X42N: 0,25 – 1,5 kW
X43N: 0,12 – 0,37 kW
X62N: 0,75 – 4 kW
X63N: 0,25 – 1,1 kW
X73N: 1,1 – 4 kW
X74N: 0,25 – 1,5 kW

Drejningsmoment [M2M]:
X42N: 71 – 145 Nm
X43N: 105 – 256 Nm
X62N: 155 – 472 Nm
X63N: 316 - 944 Nm
X73N: 200 – 760 Nm
X74N: 548 – 1064 Nm

Nominel effekt [P1R]:
X42N: 0,26 – 1,8 kW
X43N: 0,07 – 0,40 kW
X62N: 0,73 – 6,1 kW
X63N: 0,11 – 1,1 kW
X73N: 1,2 – 7,5 kW
X74N: 0,16 – 1,4 kW

Nominelt drejningsmoment [M2R]:
X42N: 80 – 130 Nm
X43N: 130 – 136 Nm
X62N: 240 – 410 Nm
X63N: 410 Nm
X73N: 380 – 675 Nm
X74N: 675 Nm
