Šnekové převodovky a šnekové motory - přenos výkonu v nejmenším prostoru

Konstrukce a funkce šnekových převodovek

Šnekové převodovky Hydro-Mec se vyrábějí v Itálii. Obrázek ukazuje konstrukci a použité komponenty.

Účinnost šnekových převodovek závisí do značné míry na jejich konstrukci a provozních podmínkách:

• Typická účinnost: 50 až 90 %
• Optimální podmínky: velké úhly stoupání šroubovice, kvalitní mazání, vhodné materiálové spojení (např. ocel-bronz).
• Ovlivňující faktory: otáčky, zatížení, teplota, kvalita maziva.

Navzdory třecím ztrátám nabízejí šnekové převodovky spolehlivé a trvanlivé řešení, zejména pro aplikace s přerušovaným provozem nebo zastavovacími funkcemi.


Najděte vhodné soubory CAD pro šnekové převody

Hlavní výhody šnekových převodovek

Šnekové převodovky jsou považovány za výkonné převodovky. A to za bezkonkurenční cenu.

Zde jsou ve stručnosti uvedeny nejdůležitější výhody:

• Vysoký převodový poměr v jednom stupni: Ideální pro aplikace s vysokým točivým momentem a nízkými výstupními otáčkami - bez složitých vícestupňových převodovek.
• Samosvorný účinek: Při malých úhlech stoupání šneku je zabráněno zpětnému otáčení šnekového kola. To umožňuje bezpečné polohování bez dodatečných brzdných mechanismů.
• Kompaktní a prostorově úsporná konstrukce: Vhodné zejména pro instalace s omezeným prostorem a pravoúhlým přenosem výkonu.
• Tichý provoz s nízkými vibracemi: Posuvný pohyb zajišťuje tichý provoz, ideální pro prostředí citlivé na hluk.
• Robustní konstrukce s nízkými nároky na údržbu: Při správné konstrukci a mazání jsou šnekové převodovky odolné a spolehlivé.

Typické oblasti použití našich šnekových převodovek a motorů se šnekovou převodovkou

Šnekové převodovky se používají v mnoha průmyslových odvětvích:

• Dopravní technika (např. dopravníkové pohony, zdvihací systémy)
• Strojírenství (např. obráběcí stroje, polohovací systémy)
• Automatizační technika
• Jevištní a zábavná technika
• Brány a pohonné systémy

Konstrukce našich šnekových převodovek Hydro-Mec

V současné době máme v nabídce tři různé designy:

• Šneková převodovka Zero-Shape
• Šneková převodovka M-Square
• Šneková převodovka Q-Square

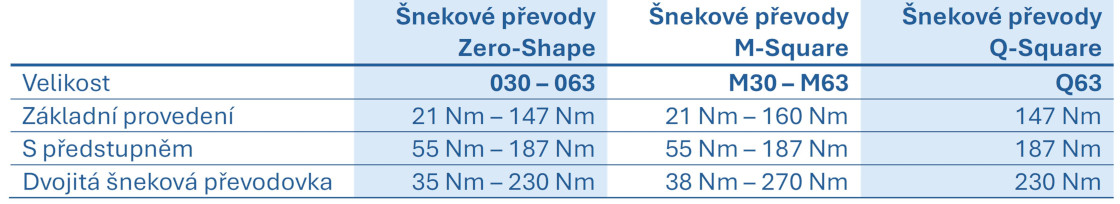

Šneková převodovka Zero-Shape

• V základním provedení ve velikostech 030 - 063 pro krouticí momenty 21 Nm - 147 Nm.
• S předstupněm od 55 Nm - 187 Nm
• Jako dvojitá šneková převodovka od 35 Nm - 230 Nm

Šneková převodovka M-Square

• V základním provedení ve velikostech M30 - M63 pro krouticí momenty od 21 Nm - 160 Nm.
• S předstupněm od 55 Nm - 187 Nm
• Jako dvojitá šneková převodovka od 38 Nm - 270 Nm.

Šneková převodovka Q-Square

• V základním provedení ve velikosti Q63 pro točivý moment 147 Nm
• S předstupněm až 187 Nm
• Jako dvojité šnekové převody do 230 Nm

Motory se šnekovou převodovkou a jejich varianty

Šnekové převodovky se připojují k různým typům motorů. Často se používají standardní motory IEC, ale lze použít i motor NEMA nebo bezkartáčové motory. Standardní motory IEC ve velikostech 56 až 90 máme skladem, jiné typy jsou k dispozici na vyžádání. Naše standardní motory jsou vhodné pro provoz s VFD.

Upevnění motoru/výstupní příruba

Nejběžnější variantou je připojení standardního motoru IEC s přírubou B14/B5.
Mnoho dodavatelů montuje motor prostřednictvím přímého připojení (hřídel motoru v dutém hřídeli) nebo prostřednictvím redukčního pouzdra (hřídel motoru v redukčním pouzdře). Hlavní nevýhodou tohoto způsobu je vznikající vibrační koroze a z toho vyplývající obtížná (nebo dokonce nemožná) demontáž koncovým zákazníkem.

Abychom tomu zabránili a zajistili, že vaši zákazníci nebudou obtěžováni, používáme standardně spojku. To umožňuje rychlou a snadnou demontáž motoru a převodovky v případě potřeby servisu.

Varianta připojení výstupní příruby v provedení FB + příruba motoru B14 k dispozici skladem.
Verze s přírubou motoru B5 nebo jiné varianty uchycení k dispozici na vyžádání.
