Úhlová šneková převodovka z nerezové oceli VFI AISI 304

Hranatá převodovka VFI z nerezové oceli AISI 304 je velmi vhodná pro široké spektrum použití.
Konstrukce vyrobená výhradně z nerezové oceli zajišťuje hladké povrchy optimalizované pro čištění bez drážek či těžko přístupných míst, ve kterých by se mohly usazovat nečistoty.
Volitelně je k dispozici také v kombinaci s nerezovými motory řady SPM.

Katalog: Clean-Geartec

Hranatová převodovka z nerezové oceli s kulatou přírubou na levé straně a centrálním otvorem pro převodovku na přední straně, na bílém pozadí.

Obrázek modulární, hranaté převodovky z nerezové oceli s popisky týkajícími se konstrukce, kaleného šneku, možností spojky, doplňkových dílů, leštěného povrchu, výstupní duté hřídele a těsnění z materiálu Viton

Dostupné typy převodovek z nerezové oceli VFI

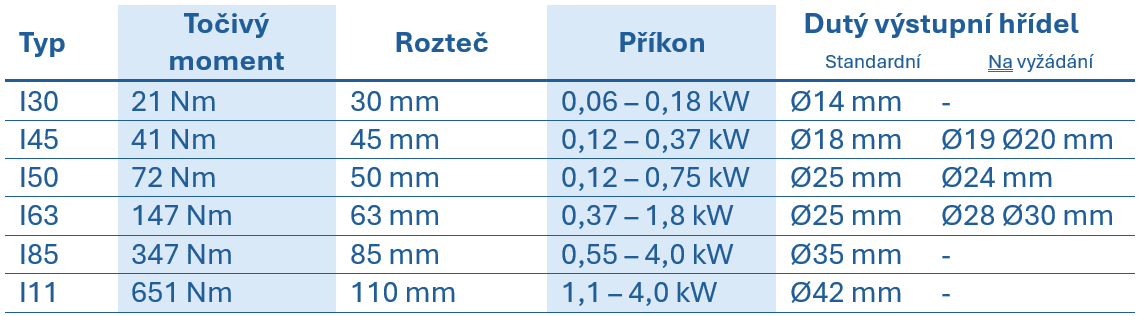

Tabulka s technickými údaji o šnekových převodech z nerezové oceli řady VFI, uvádějící typ, točivý moment, rozteč os, jmenovitý výkon a průměr duté hřídele

Certifikáty a třídy ochrany

Standardně s krytím IP66
K dispozici také v provedení IP69K
Označení CE
NSF (National Sanitation Foundation)

Technické údaje podle typu

Jmenovitá rychlost [n2]:
I30: 14 - 280 [1/min]
I45: 13,7 – 280 [1/min]
I50: 14 – 280 [1/min]
I63: 14,9 – 200 [1/min]
I85: 14,6 – 200 [1/min]
I11: 14,1 – 200 [1/min]

Převodový poměr [i]:
I30: 5 – 100
I45: 5 – 102
I50: 5 – 100
I63: 7 – 94
I85: 7 – 96
I11: 7 – 99

Výkon motoru [P1M]:
I30: 0,06 – 0,18 kW
I45: 0,12 – 0,37 kW
I50: 0,12 – 0,75 kW
I63: 0,37 – 1,8 kW
I85: 0,55 – 4,0 kW
I11: 1,1 – 4,0 kW

Točivý moment [M2M]:
I30: 5 – 19 Nm
I45: 11 – 46 Nm
I50: 22 – 79 Nm
I63: 71 – 167 Nm
I85: 168 – 327 Nm
I11: 168 – 583 Nm

Jmenovitý výkon [P1R]:
I30: 0,03 – 0,60 kW
I45: 0,09 – 1,05 kW
I50: 0,15 – 2,0 kW
I63: 0,36 – 3,2 kW
I85: 0,70 – 6,1 kW
I11: 1,2 – 11,5 kW

Jmenovitý točivý moment [M2R]:
I30: 8 – 21 Nm
I45: 29 – 41 Nm
I50: 51 – 72 Nm
I63: 119 – 147 Nm
I85: 242 – 336 Nm
I11: 483 – 651 Nm
