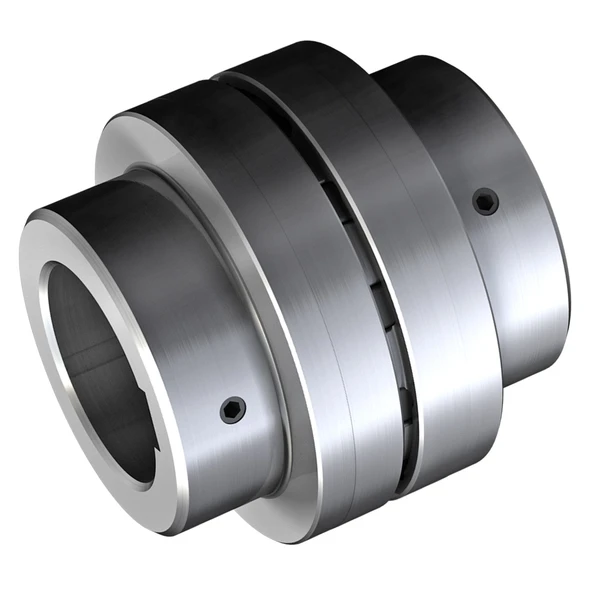

POLY-NORM® - krátká torzně elastická ozubcová spojka
Spolehlivá v kompenzaci vyosení hřídelí a přenosu točivého momentu
Spojka POLY-NORM® je axiálně násuvná a vyznačuje se zejména svým krátkým konstrukčním provedením. Používá se téměř ve všech oblastech všeobecného strojírenství a pro pohon čerpadel. Spojka POLY-NORM® kompetentně kompenzuje jakékoli vyosení hřídelí a bezpečně přitom přenáší točivý moment.
Vlastnosti různých konstrukčních provedení spojky POLY-NORM®
| Vlastnosti | Označení spojky |
|---|---|
| Radiálně vyjímatelné elastomery -> bez posunutí vstupní / výstupní strany | ADR, ADR-SB |
| Provedení s vloženými hřídelemi -> překlenutí větších rozestupů hřídelí | - |
| Standardní distanční díl 100 mm až 250 | - |
| Spojení hřídel-hřídel | Standard |
| Spojení příruba-hřídel | - |
| Spojení příruba-příruba -> zvláště krátká instalační délka | - |
| dvojitý kardan | - |
Nejdůležitější vlastnosti
- kompaktní velikost
- točivé momenty až do 67 000 Nm
- axiálně zásuvná, jednoduchá montáž
- základní program skladem
Konstrukční uspořádání a funkce
Spojka POLY-NORM® se skládá ze dvou nábojů, které mají čelně na obvodu střídavě umístěné plastové elementy a kapsy, které jsou do sebe vzájemně axiálně s přesazením o polovinu rozteče plastového elementu naslepo zasunuty. V lícovaných otvorech je elastomerový prstenec sevřen z poloviny v každém ze dvou nábojů spojky a přenáší tak točivý moment pouze kompresním zatížením elastomeru.
Vlastnosti
- torzně elastické, útlum kmitání
- odolné proti protočení
- bez nutnosti údržby
- použití v oblastech s nebezpečím výbuchu (Ex-Schutz)
- malá délka; nepatrný rozestup hřídele
Aplikace / oblasti použití
- všeobecné strojírenství
- kompresory
- čerpadla
- průmyslové převodovky
- atd.
