Kuželočelní převodovka z nerezové oceli BVN AISI 316L

Kuželočelní převodovka BVN z nerezové oceli nabízí maximální odolnost proti korozi pro náročné oblasti použití. Představuje efektivní řešení (účinnost kolem 95 %) pro celou řadu aplikací.

Robustní, hygienicky vyhovující kuželočelní převodovka je zcela vyrobena z nerezové oceli a má hladké povrchy, které umožňují obzvláště snadné čištění.
Na přání je k dispozici také jako kompletní řešení s nerezovým motorem řady SPM.


Katalog:​ Clean-Geartec

Kuželočelní převodovka z nerezové oceli 316 s hladkým, stříbrným povrchem. Skříň je zaoblená a kompaktní, s přírubovým upevněním na levé straně a středovým otvorem s několika otvory pro šrouby na pravé straně.

Dostupné typy čelních převodovek z nerezové oceli řady BVN

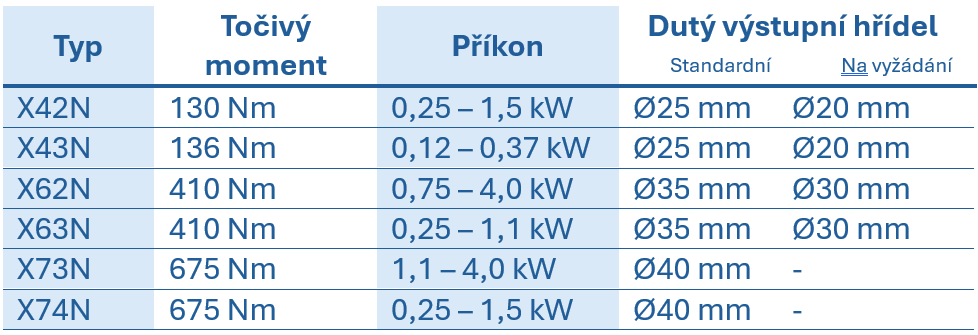

Tabulka s technickými údaji o kuželových čelních převodovkách z nerezové oceli, uvádějící typ, točivý moment, rozteč os, jmenovitý výkon a průměr duté hřídele

Certifikáty a třídy ochrany

  • Standardně s krytím IP66
  • K dispozici také v provedení IP69K
  • Označení CE
  • NSF (National Sanitation Foundation)
Technické údaje podle typu

Jmenovitá rychlost [n2]:
X42N: 18,1 – 192 [1/min]
X43N: 4,3 – 27,8 [1/min]
X62N: 18,7 – 232 [1/min]
X63N: 2,4 – 24,7 [1/min]
X73N: 16,3 – 176 [1/min]
X74N: 2,1 – 18,7 [1/min]

Převodový poměr [i]:
X42N: 7,29 – 77,36
X43N: 50,35 – 323,37
X62N: 6,03 – 74,81
X63N: 56,76 – 589,85
X73N: 7,94 – 86,09
X74N: 74,79 – 678,79

Výkon motoru [P1M]:
X42N: 0,25 – 1,5 kW
X43N: 0,12 – 0,37 kW
X62N: 0,75 – 4 kW
X63N: 0,25 – 1,1 kW
X73N: 1,1 – 4 kW
X74N: 0,25 – 1,5 kW

Točivý moment [M2M]:
X42N: 71 – 145 Nm
X43N: 105 – 256 Nm
X62N: 155 – 472 Nm
X63N: 316 - 944 Nm
X73N: 200 – 760 Nm
X74N: 548 – 1064 Nm

Jmenovitý výkon [P1R]:
X42N: 0,26 – 1,8 kW
X43N: 0,07 – 0,40 kW
X62N: 0,73 – 6,1 kW
X63N: 0,11 – 1,1 kW
X73N: 1,2 – 7,5 kW
X74N: 0,16 – 1,4 kW

Jmenovitý točivý moment [M2R]:
X42N: 80 – 130 Nm
X43N: 130 – 136 Nm
X62N: 240 – 410 Nm
X63N: 410 Nm
X73N: 380 – 675 Nm
X74N: 675 Nm
