Šneková převodovka z nerezové oceli VFN AISI 316L

Šneková převodovka VFN z nerezové oceli nabízí vynikající výkon v prostředích, kde je nezbytná vysoká odolnost proti korozi.

Šneková převodovka je vhodná pro širokou škálu aplikací v různých průmyslových odvětvích. Ve srovnání s jinými typy převodovek představuje nákladově optimalizovanou alternativu, která umožňuje velmi velké převodové poměry.

Jelikož je převodovka zcela vyrobena z nerezové oceli a má hladké, bezešvé povrchy, umožňuje snadné a účinné čištění a zároveň splňuje nejvyšší hygienické standardy.

Samozřejmě máme v sortimentu také odpovídající nerezové motory řady SPM.

Katalog: Clean-Geartec

Kruhová šneková převodovka z nerezové oceli s hladkým, leštěným povrchem. Skříň je válcová, s boční přírubou a středovým otvorem, který je obklopen ložiskem. Kolem otvoru je rovnoměrně rozmístěno několik otvorů pro šrouby. Materiál: nerezová ocel.

Ve středu obrázku je šneková převodovka z nerezové oceli s leštěným povrchem, zobrazená zepředu pod úhlem. Jsou zde uvedeny popisky týkající se konstrukce i jednotlivých součástí, jako je kalená šneková hřídel, možnosti spojky, doplňkové díly, výstupní dutá hřídel a těsnění z materiálu Viton.

Dostupné typy šnekových převodovek z nerezové oceli VFN

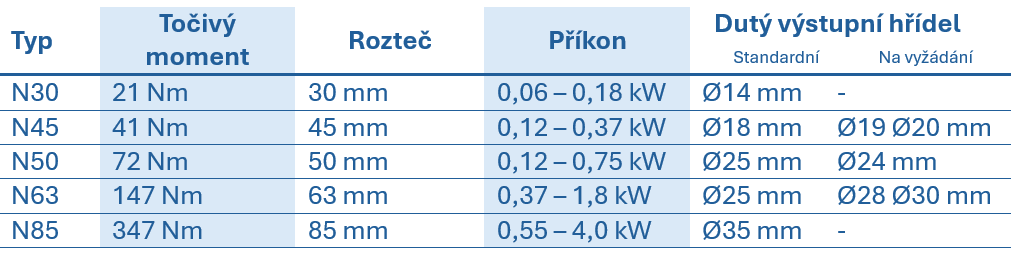

Tabulka s technickými údaji o šnekových převodech z nerezové oceli, uvádějící typ, točivý moment, rozteč os, jmenovitý výkon a průměr duté hřídele

Certifikáty a třídy ochrany

Standardně s třídou ochrany IP66
K dispozici také v provedení IP69K
Označení CE
NSF (National Sanitation Foundation)

Technické údaje podle typu

Jmenovitá rychlost [n2]:
N30: 14 – 280 [1/min]
N45: 13,7 – 280 [1/min]
N50: 14 – 280 [1/min]
N63: 14,9 – 200 [1/min]
N85: 14,6 – 200 [1/min]

Převodový poměr [i]:
N30: 5 – 100
N45: 5 – 102
N50: 5 - 100
N63: 7 - 94
N85: 7 – 96

Výkon motoru [P1M]:
N30: 0,06 – 0,18 kW
N45: 0,12 – 0,37 kW
N50: 0,12 – 0,75 kW
N63: 0,37 – 1,8 kW
N85: 0,55 – 4,0 kW

Točivý moment [M2M]:
N30: 5 – 16 Nm
N45: 11 – 46 Nm
N50: 22 – 79 Nm
N63: 71 – 167 Nm
N85: 168 – 327 Nm

Jmenovitý výkon [P1R]:
N30: 0,03 – 0,60 kW
N45: 0,09 – 1,05 kW
N50: 0,15 – 2,0 kW
N63: 0,36 – 3,2 kW
N85: 0,70 – 6,1 kW

Jmenovitý točivý moment [M2R]:
N30: 8 – 21 Nm
N45: 29 – 41 Nm
N50: 51 – 72 Nm
N63: 119 – 147 Nm
N85: 242 – 347 Nm
