Wormwielkast type M Vierkant

Met zijn compacte, rechthoekige ontwerp en modulaire constructie biedt de Hydro-Mec M Square wormwielkast een krachtige oplossing voor industriële toepassingen waar hoge koppels vereist zijn in de kleinste ruimten.
De wormwielkast is compatibel met producten van concurrenten op de markt en kan daarom eenvoudig worden geïntegreerd in bestaande systemen.

Ontwerp wormwielkast M Square

Beschikbare maten van onze wormwielkasten

  • M30 - beschikbaar op aanvraag
  • M45 - beschikbaar op aanvraag
  • M50 - beschikbaar op aanvraag
  • M63 - beschikbaar op aanvraag
Prestatiegegevens per type

Nominale snelheid [n2]:

  • M30: 14 - 280 [1/min]
  • M45: 13,7 - 200 [1/min].
  • M50: 14 - 200 [1/min].
  • M63: 14,9 - 200 [1/min]

Ratio [i]:

  • M30: 5 - 100
  • M45: 7 - 102
  • M50: 7 - 100
  • M63: 7 - 94

Motorvermogen [P1M]:

  • M30: 0,06 - 0,18 kW
  • M45: 0,09 - 0,37 kW
  • M50: 0,12 - 0,75 kW
  • M63: 0,37 - 1,8 kW

Koppel [M2M]:

  • M30: 5 - 19 Nm
  • M45: 14 - 46 Nm
  • M50: 29 - 79 Nm
  • M63: 71 - 167 Nm

Nominaal vermogen [P1R]:

  • M30: 0,03 - 0,68 kW
  • M45: 0,09 - 1,07 kW
  • M50: 0,16 - 1,92 kW
  • M63: 0,36 - 3,2 kW

Nominaal koppel [M2R]:

  • M30: 8 - 21 Nm
  • M45: 29 - 47 Nm
  • M50: 55 - 88 Nm
  • M63: 119 - 160 Nm




Catalogus:​ Hydro-Mec worm gearbox

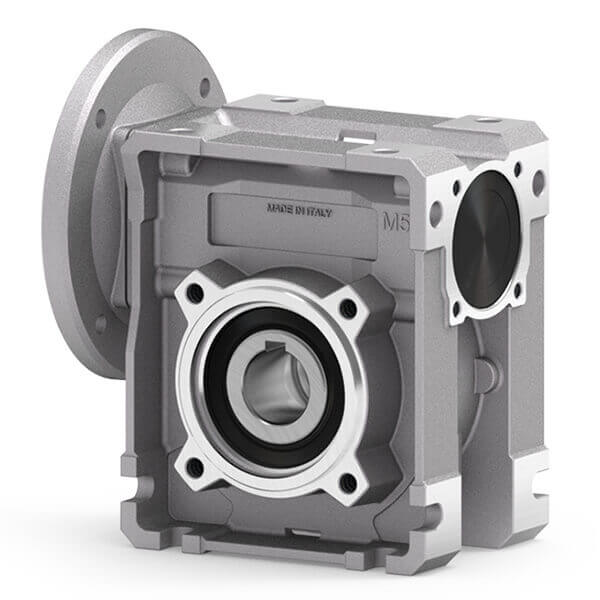

Wormwielkast type M Square, zilverkleurige behuizing, vierkante vorm, met ronde opening en as, gegraveerd 'MADE IN ITALY'.
