Hoekige roestvrijstalen wormwieloverbrenging VFI AISI 304

De hoekige roestvrijstalen tandwielkast VFI van AISI 304 is uitermate geschikt voor een breed scala aan toepassingen.
De volledig uit roestvrij staal vervaardigde constructie zorgt voor gladde, reinigingsvriendelijke oppervlakken zonder groeven of moeilijk bereikbare plekken waar vuil zich zou kunnen ophopen.
Optioneel ook verkrijgbaar in combinatie met roestvrijstalen motoren uit de SPM-serie.

Catalogus: Clean-Geartec

Een hoekig roestvrijstalen tandwiel met een ronde flens aan de linkerkant en een centrale tandwielopening aan de voorkant, tegen een witte achtergrond.

Afbeelding van een modulaire, hoekige roestvrijstalen tandwielkast met aanduidingen voor het ontwerp, de geharde wormwiel, koppelingsopties, extra onderdelen, een gepolijst oppervlak, een holle uitgaande as en Viton-afdichtingen

Beschikbare uitvoeringen van de VFI-roestvrijstalen tandwielkast

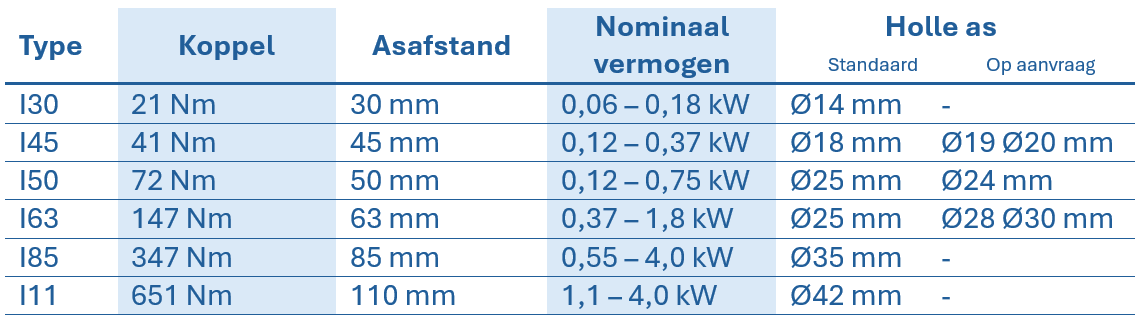

Tabel met technische gegevens van VFI-roestvrijstalen wormwieloverbrengingen, met vermelding van type, koppel, asafstand, nominaal vermogen en diameter van de holle as

Certificaten en beschermingsklassen

Standaard met beschermingsklasse IP66
Verkrijgbaar in IP69K
CE-markering
NSF (National Sanitation Foundation)

Technische gegevens per type

Nominale snelheid [n2]:
I30: 14 - 280 [1/min]
I45: 13,7 – 280 [1/min]
I50: 14 – 280 [1/min]
I63: 14,9 – 200 [1/min]
I85: 14,6 – 200 [1/min]
I11: 14,1 – 200 [1/min]

Ratio [i]:
I30: 5 – 100
I45: 5 – 102
I50: 5 – 100
I63: 7 – 94
I85: 7 – 96
I11: 7 – 99

Motorvermogen [P1M]:
I30: 0,06 – 0,18 kW
I45: 0,12 – 0,37 kW
I50: 0,12 – 0,75 kW
I63: 0,37 – 1,8 kW
I85: 0,55 – 4,0 kW
I11: 1,1 – 4,0 kW

Koppel [M2M]:
I30: 5 – 19 Nm
I45: 11 – 46 Nm
I50: 22 – 79 Nm
I63: 71 – 167 Nm
I85: 168 – 327 Nm
I11: 168 – 583 Nm

Nominaal vermogen [P1R]:
I30: 0,03 – 0,60 kW
I45: 0,09 – 1,05 kW
I50: 0,15 – 2,0 kW
I63: 0,36 – 3,2 kW
I85: 0,70 – 6,1 kW
I11: 1,2 – 11,5 kW

Nominaal koppel [M2R]:
I30: 8 – 21 Nm
I45: 29 – 41 Nm
I50: 51 – 72 Nm
I63: 119 – 147 Nm
I85: 242 – 336 Nm
I11: 483 – 651 Nm
