Wormwielkasten en wormwielreductormotoren - krachtoverbrenging in de kleinste ruimten
Wormwielkasten worden gecategoriseerd als haakse tandwielkasten. Het zijn bewezen oplossingen in aandrijftechnologie als het gaat om hoge reductieverhoudingen, compacte ontwerpen en geluidsarme werking.
Ze bestaan uit een worm, een spiraalvormig aandrijfelement en een wormwiel, dat meestal een hoek van 90° maakt met de worm.
Het vermogen wordt overgebracht door glijdende wrijving, die speciale eigenschappen heeft. Ons assortiment omvat ronde en rechthoekige ontwerpen.
Wormwielkasten en hun technische eigenschappen:
Het rendement van wormwielkasten hangt grotendeels af van het ontwerp en de bedrijfsomstandigheden:
- Typisch rendement: tussen 50% en 90%
- Optimale omstandigheden: hoge uitloophoeken, smering van hoge kwaliteit, op elkaar afgestemde materiaalcombinaties (bijv. staal-brons)
- Beïnvloedende factoren: snelheid, belasting, temperatuur, kwaliteit smeermiddel
Ondanks de wrijvingsverliezen bieden wormwielkasten een betrouwbare en duurzame oplossing, vooral voor toepassingen met intermitterende werking of holdingfuncties.
Vind geschikte CAD-bestanden voor wormwielkasten
Belangrijkste voordelen van wormwielkasten
Wormwielkasten worden beschouwd als de krachtpatsers onder de tandwielkasten. En tegen een onklopbare prijs.
Hier zijn de belangrijkste voordelen in het kort:
- Hoge reductieverhouding in één trap: Ideaal voor toepassingen met een hoog koppel en een lage uitgaande snelheid - zonder complexe meertraps tandwielkasten.
- Zelfremmend effect: Bij kleine uitloophoeken voorkomt de worm dat het wormwiel terugdraait. Dit maakt een veilige positionering mogelijk zonder extra remmechanismen.
- Compact en ruimtebesparend ontwerp: Bijzonder geschikt voor inbouwsituaties met beperkte ruimte en haakse krachtoverbrenging.
- Stille en trillingsarme werking: De schuifbeweging zorgt voor een stille werking, ideaal voor geluidsgevoelige omgevingen.
- Robuust en onderhoudsarm ontwerp: Met het juiste ontwerp en smering zijn wormwielkasten duurzaam en betrouwbaar.
Typische toepassingsgebieden voor onze wormwielreductoren en wormwielreductormotoren
Wormwielkasten worden in tal van industrieën gebruikt:
- Transporttechniek (bijv. transportbanden, bandaandrijvingen, hefsystemen)
- Machinebouw (bijv. gereedschapsmachines, positioneersystemen)
- Automatiseringstechniek
- Podium- en evenemententechniek
- Poort- en aandrijfsystemen
Ontwerpen van onze Hydro-Mec wormwielkasten

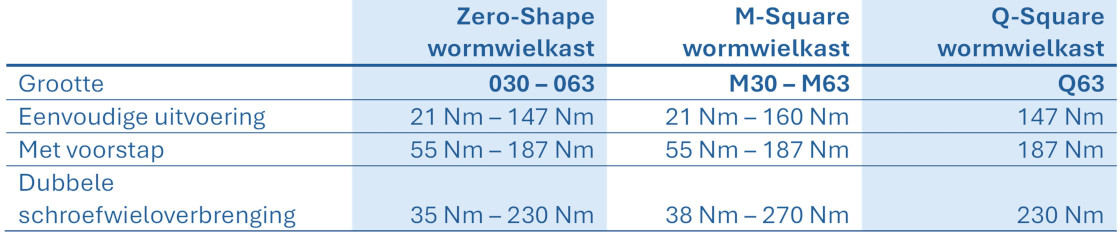

We hebben momenteel drie verschillende ontwerpen in ons assortiment:
- Wormwielkast Zero-Shape
- Wormwielkast M-vierkante
- Wormwielkast Q-vierkant
Wormwielkast Zero-Shape
- In eenvoudig ontwerp in de maten 030 - 063 voor koppels van 21 Nm - 147 Nm.
- Met voortrap van 55 Nm - 187 Nm
- Als dubbele wormwielkast van 35 Nm - 230 Nm
Wormwielkast M-vierkant
- In eenvoudig ontwerp in de maten M30 - M63 voor koppels van 21 Nm - 160 Nm.
- Met voortrap van 55 Nm - 187 Nm
- Als dubbele wormwielkast van 38 Nm - 270 Nm
Wormwielkast Q-vierkant
- In enkele uitvoering in maat Q63 voor koppel van 147 Nm
- Met voortrap tot 187 Nm
- Als dubbele wormwielkast met 230 Nm
Wormwielreductormotoren en hun varianten
Wormwielkasten worden aangesloten op verschillende soorten motoren. Vaak worden IEC standaard motoren gebruikt, maar ook NEMA motoren of borstelloze motoren kunnen worden toegepast. We hebben IEC-standaardmotoren in de maten 56 tot 90 op voorraad, andere typen zijn op aanvraag verkrijgbaar. Onze standaardmotoren zijn geschikt voor VFD-bedrijf.
Motorbevestiging/uitgangsflens
De meest voorkomende variant is de aansluiting van een IEC-standaardmotor met een B14/B5-flens.
Veel leveranciers monteren de motor via een directe verbinding (motoras in holle as) of via een reduceerhuls (motoras in reduceerhuls). Het grote nadeel hiervan is de fretting corrosie die optreedt en de daaruit voortvloeiende moeilijkheid (of zelfs onmogelijkheid) van demontage door de eindklant.
Om dit te voorkomen en ervoor te zorgen dat uw klanten zich niet ergeren, gebruiken we standaard een koppelingsverbinding. Hierdoor kunnen de motor en de versnellingsbak snel en gemakkelijk worden gedemonteerd wanneer onderhoud nodig is.
Uitgaande flensbevestigingsvariant in FB + B14 motorflensuitvoering uit voorraad leverbaar.
Versie met motorflens B5 of andere bevestigingsvarianten op aanvraag leverbaar.
