Roestvrijstalen kegelwieloverbrenging BVN AISI 316L

De BVN-kegeltandwieloverbrenging van roestvrij staal biedt maximale corrosiebestendigheid voor veeleisende toepassingen. Ze vormen de efficiënte oplossing (rendement van circa 95%) voor een groot aantal toepassingen.

De robuuste, hygiënische kegelwieloverbrenging is volledig vervaardigd uit roestvrij staal en heeft gladde oppervlakken voor een bijzonder eenvoudige reiniging.
Op verzoek ook verkrijgbaar als complete oplossing met een roestvrijstalen motor uit de SPM-serie.


Catalogus:​ Clean-Geartec

Kegeltandwieloverbrenging van roestvrij staal 316 met een glad, zilverkleurig oppervlak. De behuizing is afgerond en compact, met een flensbevestiging aan de linkerkant en een centraal gat met meerdere schroefgaten aan de rechterkant.

Beschikbare types van de roestvrijstalen kern-tandwieloverbrenging BVN

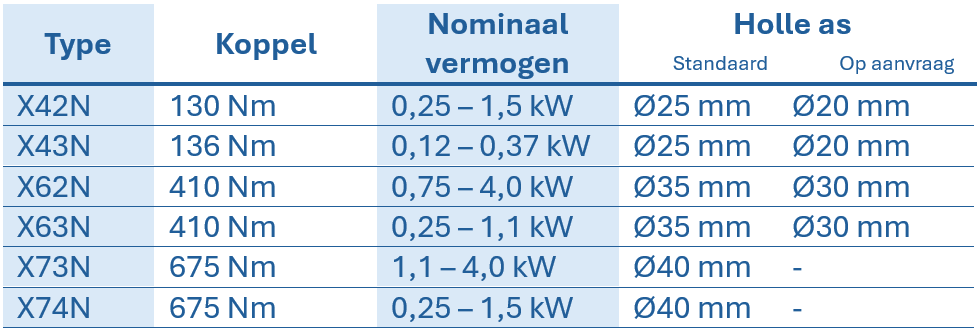

Tabel met technische gegevens over roestvrijstalen kegelwieloverbrengingen, met vermelding van type, koppel, asafstand, nominaal vermogen en diameter van de holle as

Certificaten en beschermingsklassen

  • Standaard met beschermingsklasse IP66
  • Verkrijgbaar in IP69K
  • CE-markering
  • NSF (National Sanitation Foundation)
Technische gegevens per type

Nominale snelheid [n2]:
X42N: 18,1 – 192 [1/min]
X43N: 4,3 – 27,8 [1/min]
X62N: 18,7 – 232 [1/min]
X63N: 2,4 – 24,7 [1/min]
X73N: 16,3 – 176 [1/min]
X74N: 2,1 – 18,7 [1/min]

Ratio [i]:
X42N: 7,29 – 77,36
X43N: 50,35 – 323,37
X62N: 6,03 – 74,81
X63N: 56,76 – 589,85
X73N: 7,94 – 86,09
X74N: 74,79 – 678,79

Motorvermogen [P1M]:
X42N: 0,25 – 1,5 kW
X43N: 0,12 – 0,37 kW
X62N: 0,75 – 4 kW
X63N: 0,25 – 1,1 kW
X73N: 1,1 – 4 kW
X74N: 0,25 – 1,5 kW

Koppel [M2M]:
X42N: 71 – 145 Nm
X43N: 105 – 256 Nm
X62N: 155 – 472 Nm
X63N: 316 - 944 Nm
X73N: 200 – 760 Nm
X74N: 548 – 1064 Nm

Nominaal vermogen [P1R]:
X42N: 0,26 – 1,8 kW
X43N: 0,07 – 0,40 kW
X62N: 0,73 – 6,1 kW
X63N: 0,11 – 1,1 kW
X73N: 1,2 – 7,5 kW
X74N: 0,16 – 1,4 kW

Nominaal koppel [M2R]:
X42N: 80 – 130 Nm
X43N: 130 – 136 Nm
X62N: 240 – 410 Nm
X63N: 410 Nm
X73N: 380 – 675 Nm
X74N: 675 Nm
