Aluminium wormwieloverbrenging VFD

De aluminium wormwieloverbrenging VFD is de voordelige basisoplossing voor het effectief verminderen van stofophoping.

Het ontwerp zonder koelribben minimaliseert afzettingen en vergemakkelijkt het reinigen.
Optioneel ook verkrijgbaar met een aluminium elektromotor uit de APM-serie.


Catalogus:​ Clean-Geartec

Een aluminium wormwieloverbrenging met een glad, gepolijst oppervlak is te zien tegen een witte achtergrond. Het cilindrische onderdeel heeft een centrale boring en valt op door zijn nauwkeurige afwerking.
Afbeelding van een aluminium wormwieloverbrenging met gelabelde onderdelen, bijbehorende afdichtingen en toebehoren

Beschikbare types van de aluminium wormwieloverbrenging VFD

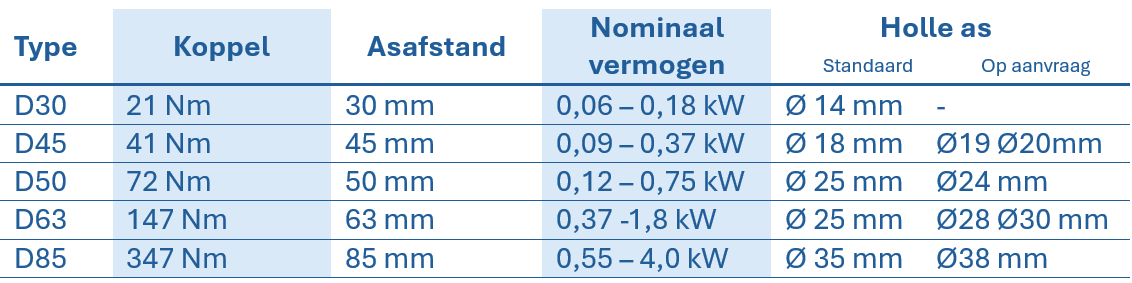

Tabel met technische gegevens over VFD-wormwieloverbrengingen, met vermelding van type, koppel, asafstand, nominaal vermogen en diameter van de holle as
Technické údaje podle typu

Jmenovitá rychlost [n2]:
D30: 14 – 280 [1/min]
D45: 13,7 – 280 [1/min]
D50: 14 – 280 [1/min]
D63: 14,9 – 200 [1/min]
D85: 14,6 – 200 [1/min]

Převodový poměr [i]:
D30: 5 – 100
D45: 5 – 102
D50: 5 – 100
D63: 7 – 94
D85: 7 – 96

Výkon motoru [P1M]:
D30: 0,06 – 0,18 kW
D45: 0,09 – 0,37 kW
D50: 0,12 – 0,75 kW
D63: 0,37 – 1,8 kW
D85: 0,55 – 4,0 kW

Točivý moment [M2M]:
D30: 5 – 19 Nm
D45: 11 – 46 Nm
D50: 22 – 79 Nm
D63: 71 – 167 Nm
D85: 168 – 327 Nm

Jmenovitý výkon [P1R]:
D30: 0,03 – 0,60 kW
D45: 0,09 – 1,05 kW
D50: 0,15 – 2,0 kW
D63: 0,36 – 3,2 kW
D85: 0,70 – 6,1 kW

Jmenovitý točivý moment [M2R]:
D30: 8 – 21 Nm
D45: 29 – 41 Nm
D50: 51 – 72 Nm
D63: 119 – 147 Nm
D85: 242 – 347 Nm
