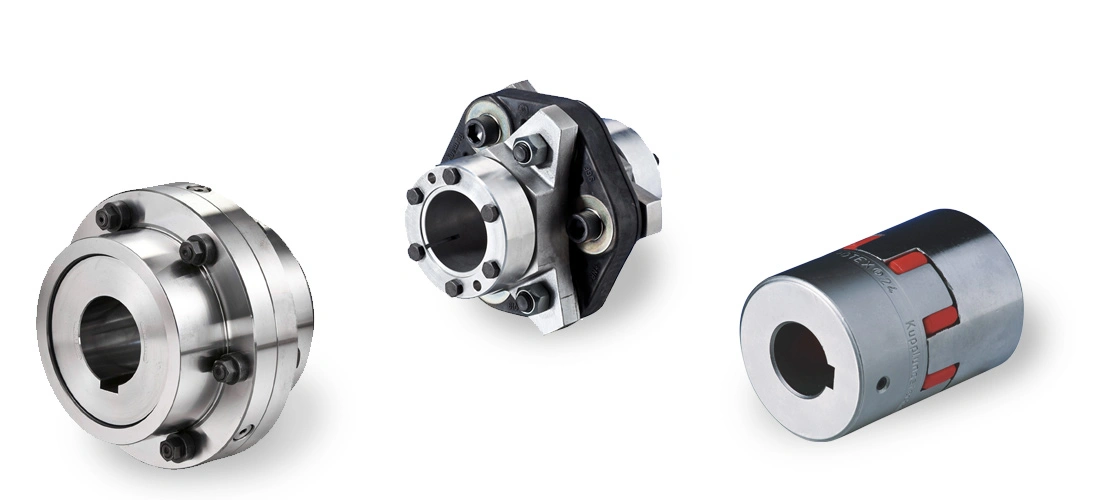

Spojky, hřídelové a přírubové spojky

Spojky obvykle spojují hnací a hnanou stranu a umožňují přenos točivého momentu a současně kompenzují chyby nesouososti hřídelí.

Funkce spojek

Spojky mohou mít v závislosti na typu a provedení různé úkoly a plnit různé funkce.

Hlavní funkce spojek jsou:

• spojení hnací a hnané strany (např. dvě hřídele)
• přenos točivého momentu (tj. výkonu při určitých otáčkách)
• kompenzace nesouososti hřídelí
• tlumení vibrací
• rychlá montáž
• redukce zpětných sil
• ochrana pohonu
• elektrická izolace

Druhy hřídelových spojek

Rozlišujeme čtyři hlavní kategorie spojek

• pevné spojky (bezvůlové)
• torzně tuhé spojky (bezvůlové nebo s vůlí)
• torzně elastické spojky (bezvůlové nebo s vůlí)
• vysoce elastické spojky (s vůlí)

Pevné spojky

Vyosení hřídelí není kompenzováno a nedochází k tlumení vibrací. Vhodné pro vysoké teploty.

Aplikace:

• manipulace s materiálem
• všeobecné strojírenství
• atd.

Rozsah výkonu:

• standardně pro točivé momenty od 200 Nm do 4.300 Nm a hřídele s průměrem do 80 mm.

<h3/>

Torzně tuhé spojky

V závislosti na typu přenášejí torzně tuhé spojky točivý moment buď bez vůle nebo s vůlí.

Vyosení hřídelí je kompenzováno, nedochází však k tlumení vibrací. Tyto typy spojek umožňují přenos velmi vysokých točivých momentů.

Torzně tuhé, bezvůlové spojky

Aplikace:

• servopohony, tiskové a papírenské stroje
• čerpadla
• stroje na opracování skla
• textilní stroje
• obráběcí stroje
• dřevoobráběcí stroje

Rozsah výkonu:

• standardně pro točivé momenty od 0,1 Nm do 330.000 Nm a hřídele s průměrem do 400 mm.

Torzně tuhé spojky s vůlí

Aplikace:

• těžké strojírenství (celoocelové)
• hydraulický průmysl
• zvedáky
• všeobecné strojírenství

Rozsah výkonu:

• standardně pro točivé momenty od 5 Nm do 2.750.000 Nm a hřídele s průměrem do 520 mm.

<h3/>

Torzně elastické spojky

V závislosti na typu přenášejí torzně elastické spojky točivý moment buď bez vůle nebo s vůlí.

Vyosení hřídelí je kompenzováno, tlumicí prvek absorbuje lehké a střední rázy / vibrace.

Torzně elastické, bezvůlové spojky

Aplikace:

• servopohony a polohovací pohony
• obráběcí stroje
• měřicí, řídicí a regulační systémy
• atd.

Rozsah výkonu:

• standardně pro točivé momenty od 0,2 Nm do 5.850 Nm a hřídele s průměrem do 110 mm.

Torzně elastické spojky s vůlí

Aplikace:

• těžké strojírenství
• všeobecné strojírenství
• atd.

Rozsah výkonu:

• standardně pro točivé momenty od 1 Nm do 35.000 Nm a hřídele s průměrem do 200 mm.

<h3/>

Vysoce elastické spojky

Pro přenos točivého momentu s vůlí a s vynikajícími tlumicími vlastnostmi. Tlumící prvek absorbuje silné rázy a vibrace, vhodné pro montáž „naslepo“.

Aplikace:

• použití v kombinaci se spalovacími motory
• mobilní hydraulika

Rozsah výkonu:

• standardně pro točivé momenty od 40 Nm do 45.000 Nm a hřídele s průměrem do 180 mm.

Rádi vypracujeme řešení šité na míru Vašim požadavkům a Vašeho stroje. Možná jsou samozřejmě i speciální provedení.
